Type de communication en fonction de la configuration de la connexion
Traduction de la notice originale
A propos de nous
Présentation
Selon la configuration de la connexion de la voie Ethernet du TSX P57 6634/5634/4634, vous pouvez prendre en charge la messagerie :
Selon le type de protocole et de gestion du contrôle d'accès, le mode multi-connexion nécessite une configuration spécifique de la table de correspondance.
NOTE : les exemples suivants illustrent uniquement la multi-connexion. En outre, l'accent est mis sur les communications entre le coprocesseur et un PC distant comprenant plusieurs applications.
Règles de configuration
Il est possible de configurer plusieurs connexions avec la même adresse IP. Elles doivent être définies avec le même protocole, les mêmes droits d'accès et le même mode de connexion.
Dans le cas d'une connexion Modbus, deux connexions seulement peuvent être configurées avec la même adresse IP. Les adresses associées à ces connexions sont :
Multi-connexion en protocole UNI-TE avec gestion de l'accès

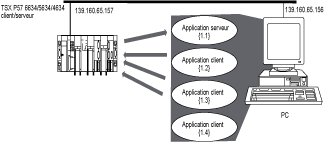

Dans cet exemple, le PC comporte quatre applications avec une adresse X-Way unique et une seule adresse IP :
Les échanges sont effectués selon le protocole UNI-TE quand le service de contrôle d’accès du coprocesseur est validé.
Pour mettre en œuvre cet exemple, vous devez :
Multi-connexion en protocole UNI-TE sans gestion de l'accès
Cet exemple est identique au précédent, exception faite du contrôle d'accès qui n'est pas configuré.
Dans ce cas, si l'application {1.1} constitue la seule application serveur, la table de correspondance du coprocesseur comprend uniquement la ligne suivante :
Multi-connexion en protocole Modbus avec gestion de l'accès
Dans cet exemple, le PC comporte quatre applications. L'application serveur dispose d'une adresse X-Way imaginaire et les autres applications clientes n'ont pas besoin d'adresse X-Way :
Les échanges sont effectués conformément au protocole Modbus lorsque le service de contrôle d'accès du coprocesseur est activé.
Pour mettre en œuvre cet exemple, vous devez :
NOTE : si vous désirez interdire la connexion des applications clientes vous devez configurer
  • adresse X-Way  : vide
  • adresse IP  : 139.160.65.156
  • accès : non autorisé (cellule non cochée)
  • mode : multi
Multi-connexion en protocole Modbus sans gestion de l'accès
Cet exemple est identique au précédent, exception faite du contrôle d'accès qui n'est pas configuré.
Dans ce cas (où l'application {1.103} constitue la seule application serveur), la table de correspondance du coprocesseur comprend uniquement la ligne suivante :
