Les données de performances indiquées ci-dessous correspondent à celles de la voie Ethernet des modules TSX P57 6634/5634/4634 lors de l'utilisation du service I/O Scanning.
Temps de redémarrage d'une configuration I/O Scanning
Ce temps correspond au temps entre la mise sous-tension de la configuration complète et le moment où tous les entrées/sorties distantes sont opérationnelles (les bits d’états sont activés, les bits des mots %IWr.m.c.l à %IWr.m.c.4 = 1).
Les valeurs sont indiquées en secondes :
-
T=35 s, si le module correspond à la voie utilisée comme serveur DHCP pour se connecter aux équipements analysés ;
-
T=17 s, si les équipements scrutés utilisent un autre serveur DHCP.
Temps de redémarrage des E/S
Ce temps correspond à la durée entre la mise sous tension de l'entrée/la sortie distante et le moment où tous les bits d'état sont activés (bits de mot compris entre %IWr.m.c.l et %IWr.m.c.4 = 1).
La valeur est indiquée en secondes :
Temps de réponse de l'application
Ce temps correspond à la durée écoulée entre l'acquisition d'une entrée distante et le positionnement d'une sortie distante.
Il s'agit d'un temps de réponse logique qui ne prend pas en compte le temps de filtrage, ainsi que les temps de réponse des interfaces de l'actionneur et du capteur.
Exemple de temps écoulé entre l’acquisition d’une entrée et le positionnement d’une sortie :

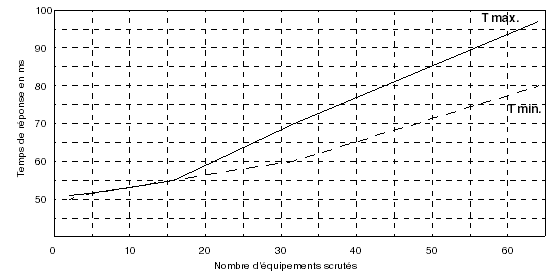

Temps de réponse avec un cycle de 20 ms

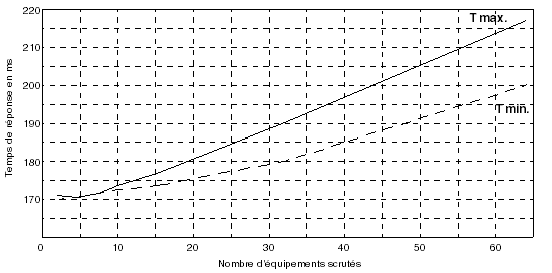

Temps de réponse avec un cycle de 80 ms
