La voie Ethernet du TSX P57 6634/5634/4634 autorise un maximum de 16 connexions HTTP parallèles et de 64 connections TCP/IP parallèles.

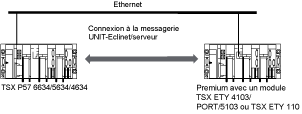

Connexion à un automate Premium
Entre deux automates Premium utilisant la messagerie UNI-TE sur le profil TCP/IP, la voie du TSX P57 6634/5634/4634 ne permet qu'une seule connexion en mode client/serveur :
Connexion à un automate Quantum
Entre deux automates Premium et Quantum utilisant la messagerie Modbus sur le profil TCP/IP, la voie Ethernet du TSX P57 6634/5634/4634 autorise une seule connexion dans l'un des modes suivants :
-
Client Modbus
-
Serveur Modbus
Exemple :
Connexion à un équipement tiers
Entre un automate Premium et un équipement tiers, la voie Ethernet du TSX P57 6634/5634/4634 autorise :
Exemple :
NOTE : vous pouvez fournir, de manière facultative, une adresse X-Way au port Ethernet des modules TSX P57 6634/5634/4634 :
Sans adresse X-Way, le module ne peut pas participer aux échanges de messages avec d'autres stations X-Way. Il peut néanmoins être connecté à Control Expert et recevoir la messagerie Modbus.
