Chaque équipement connecté au réseau doit disposer d'une adresse IP unique.
Si le type d'environnement réseau est ouvert, l'unicité de l'adresse est assurée par l'organisme autorisé du pays où le réseau est situé. En effet, cet organisme lui affecte un identificateur réseau.
Si le type d'environnement est fermé, l'unicité de l'adresse est gérée par le gestionnaire du réseau de la société.
Les modules TSX ETY 4103/PORT/5103 et la liaison Ethernet des modules TSX P57 6634/5634/4634 peuvent se voir allouer une adresse générée dynamiquement par un serveur d'adresses ou l'utilisateur peut se charger de configurer l'adresse.
Cette adresse est constituée de deux identificateurs : l'un pour le réseau, l'autre pour la machine connectée.
Une adresse IP est réglée sur 32 bits. Elle se compose de 4 nombres décimaux, chacun codé sur un octet (exemple : 140.186.90.3).
Selon l'étendue du réseau, quatre classes d'adresses peuvent être utilisées :
-
la classe A s'applique aux vastes réseaux présentant un grand nombre de stations connectées ;
-
la classe B s'applique aux réseaux de taille moyenne avec quelques stations connectées ;
-
la classe C s'applique aux petits réseaux avec peu de stations connectées ;
-
la classe D est utilisée pour la multidiffusion. Il est interdit d'allouer une adresse de classe D à un module.

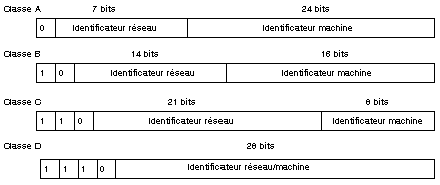

Selon les classes, une adresse se structure de la manière suivante :
Le tableau suivant mentionne les espaces réservés aux différentes classes d'adresses IP :
|
Classe
|
Plage
|
|
A
|
0.0.0.0 à 127.255.255.255
|
|
B
|
128.0.0.0 à 191.255.255.255
|
|
C
|
192.0.0.0 à 223.255.255.255
|
|
D
|
224.0.0.0 à 239.255.255.255
|
