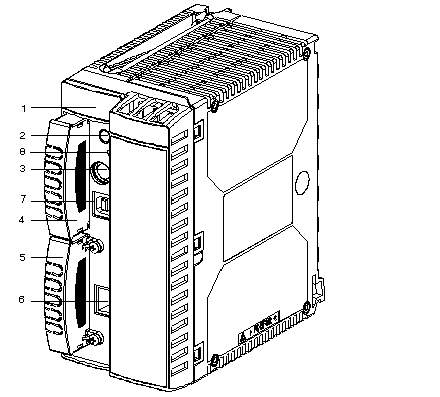

Numéro
|
Fonction
|
---|---|
1
|
Bloc de visualisation composé de 6 voyants
|
2
|
Bouton de demande de retrait de la carte SRAM PCMCIA (et un fichier DOS ou ATA à l'avenir)
Ce bouton doit être activé avant de retirer la carte ; un voyant indique l'état de la requête.
|
3
|
(Port de terminal (connecteur TER (mini-DIN 8 broches)) :
Il permet de connecter un terminal compatible FTX ou PC ou de connecter l'automate au bus UniTelway via l'unité isolante TSX PACC 01. Ce connecteur autorise l'alimentation du périphérique qui lui est raccordé avec du courant 5V (dans la limite de courant disponible fourni par l'alimentation).
|
4
|
Emplacement pour une carte mémoire étendue au format PCMCIA type 1.
En l'absence de carte mémoire, cet emplacement est muni d'un cache qu'il est recommandé de laisser en place afin de protéger les connecteurs contre la poussière ou les projections.
|
5
|
Emplacement pour une carte de communication au format PCMCIA type 3 permettant de connecter une voie de communication agent Fipio, Uni-Telway, liaison série, Modbus, Modbus Plus, etc. au processeur.
Cet emplacement peut également supporter une carte de données SRAM ou une carte ATA prochainement.
En l'absence de carte de communication, cet emplacement est protégé par un cache.
|
6
|
Connecteur RJ45 pour connexion Ethernet
|
7
|
Port USB
|
8
|
Le bouton RESET activé à l'aide de la pointe d'un crayon déclenche un démarrage à froid de l'automate.
|
