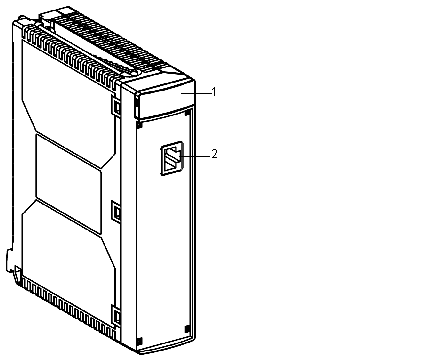

Les modules TSX ETY 4103/5103 sont des modules de format unique insérés dans un emplacement du rack principal ou d'extension de la station automate Premium. La solution TSX ETY PORT possède les mêmes caractéristiques que le module TSX ETY 4103 intégré au processeur.
1
Panneau d'affichage indiquant l'état du module :
2
Connecteur RJ45 de type standard pour l'interface 10/100 BASE-T.
Les voyants du panneau d'affichage sont les suivants :
-
RUN (vert)
-
ERR (rouge)
-
COL (rouge)
-
STS (jaune)
-
TX (jaune)
-
RX (jaune)
Vous trouverez dans ce guide une description détaillée de ces
voyants.
