Le module se prépare à se connecter depuis un équipement distant.

Lorsque la connexion est établie, l'adresse IP de la machine distante est alors vérifiée à la seule et unique condition que le contrôle d'accès soit activé. Ce test permet de contrôler que cette adresse figure bien dans la liste des machines distantes autorisées à se connecter.

Un test positif entraîne l'ouverture de la connexion. En revanche, la connexion reste fermée si le test est négatif.

Lorsqu'une fonction de communication envoie un message et lorsqu'il n'existe aucune connexion avec l'équipement distant, l'ouverture de connexion est effectuée automatiquement en interne par le module pour le port 502 de l'équipement distant.

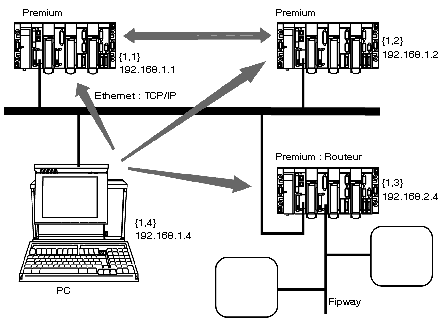

Dans l'exemple, quatre connexions TCP sont ouvertes pour permettre la communication entre le terminal et les stations d'automates ou entre deux stations d'automates.

Une ouverture de connexion peut toujours être effectuée depuis le terminal.

Chacun des deux automates peut ouvrir la connexion qui les relie (l'automate client).
