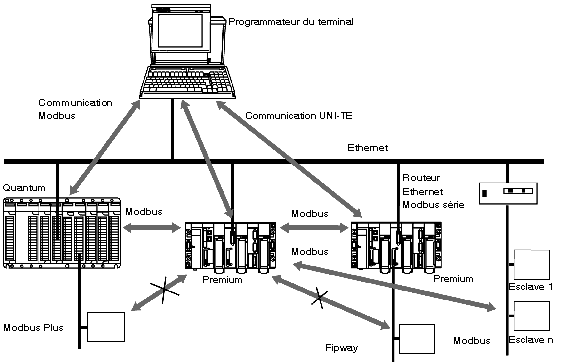

La figure suivante représente l'architecture prise en charge :
Le protocole Modbus garantit l'interopérabilité entre la station Premium et la station Quantum sur un réseau Ethernet TCP/IP.
En revanche, l'accès depuis un automate Premium à un réseau Modbus Plus relié à un automate Quantum est impossible via TCP/IP.
De la même manière, les données Modbus ne peuvent pas être transmises via les ponts X‐Way Premium.
Sur un réseau Ethernet, la communication entre un automate Premium et un équipement distant connecté à un bus série Modbus est possible si vous utilisez une liaison série Ethernet/passerelle Modbus de type 174 CEV 300 10.
Exception pour le module TSX ETY 110
Pour un module TSX ETY 110, la communication entre un automate Premium et un équipement distant connecté à un bus série Modbus est impossible sur un réseau Ethernet.
