Configuration du service de synchronisation horaire (NTP)
Traduction de la notice originale
A propos de nous

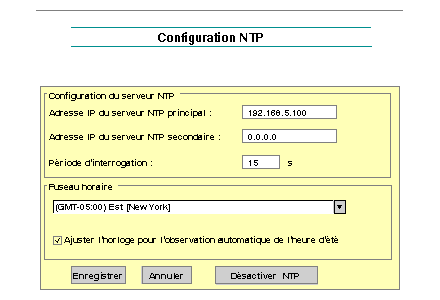

Configuration du service d'heure à l'aide de la page Configuration NTP
Vous devez utiliser la page Web intégrée du module pour configurer le service d'heure pour tous les modules TSX ETY, à l'exception du module TSX ETY 5103. Pour le module TSX ETY 5103, vous pouvez configurer le service NTP à l'aide de Control Expert tant que le module est de version 4.6 ou ultérieure. Pour les versions antérieures, vous devez configurer le service NTP à l'aide de la page Web intégrée du module.
Boutons de commande du service d'heure
Exécutez les commandes suivantes :
Bouton de commande
Description
Enregistrer
Enregistre la nouvelle configuration NTP (service d'heure). La configuration précédente n'est plus valide.
Annuler
Annule la nouvelle configuration NTP (service d'heure). La configuration précédente est valide.
Désactiver NTP
L'adresse IP des automates primaire et redondant est réglée sur 0.
Serveur NTP non interrogé.
Heure de l'automate non mise à jour.
Configuration du service d'heure à l'aide de l'onglet NTP dans Control Expert
NOTE : Vous pouvez configurer le service NTP à l'aide de Control Expert avec une plate-forme Premium. Le module TSX ETY 5103 doit être de version 4.6 ou ultérieure. Pour les versions antérieures, vous devez configurer le service NTP à l'aide de la page Web intégrée du module.
La procédure ci-après explique comment accéder à l'onglet NTP à partir de la page d'index :
Etape
Action
1
Accédez à l'écran de configuration du module.
2
Dans le champ Services du module, sélectionnez OUI dans le menu NTP. Les autres options sont NON pour définir aucune configuration NTP et WEB pour une configuration NTP au moyen des pages Web du module.
3
Sélectionnez l'onglet NTP.
Modification des paramètres du service d'heure
Pour modifier le service de synchronisation horaire, procédez comme suit :
Etape
Action
1
Modifiez les paramètres configurables dans les champs appropriés de la page Configuration NTP.
2
Cliquez sur Enregistrer.
Informations importantes relatives au service d'heure
NOTE :
Informations relatives au service d'heure :
  1. Activation/désactivation du paramètre Heure d'été
    Lorsque la case Activer/Désactiver est cochée, le module corrige automatiquement l'heure locale pour tenir compte de l'heure d'été. En conséquence, aucune action n'est nécessaire, car la période d'application de l'heure d'été est alors utilisée automatiquement.
  2. Paramètre Période d'interrogation
    Le temps indiqué (exprimé en secondes) correspond au délai s'écoulant entre les mises à jour de l'heure par le serveur NTP. La valeur par défaut est 5 secondes.
  3. Stockage de la configuration du service d'heure
    La dernière configuration du service d'heure est enregistrée en interne dans le module Ethernet.
  4. Remplacement du module Ethernet
    Lorsque le module Ethernet doit être remplacé, la configuration enregistrée est perdue et le système retrouve la configuration par défaut.
Personnalisation des paramètres Fuseau horaire
Si vous souhaitez indiquer un fuseau horaire ne figurant pas dans le tableau ci-dessus :
Etape
Action
Commentaire
1
Ecrivez les règles du fuseau horaire personnalisé.
2
A l'aide d'un client FTP, enregistrez ces règles dans le fichier suivant :
/FLASH0/wwwroot/conf/NTP/customrules
ID utilisateur : ntpupdate
Mot de passe : ntpupdate
Le répertoire racine pour le stockage de règles personnalisées (« customrules ») est défini par le serveur FTP sous la forme
/FLASH0/wwwroot/conf/NTP
3
Lorsque les règles sont enregistrées, ouvrez le menu déroulant sur la page Web Configuration NTP et configurez (ou réinitialisez) le module en sélectionnant :
Fuseau horaire = Personnaliser
Le composant NTP recherche le fichier customrules, ouvre le compilateur tz et génère le fichier 'tz_custom'. Il s'agit d'un fichier binaire qui ne doit pas être modifié.
En cas de détection d'une erreur de syntaxe par le compilateur tz dans le fichier customrules, cette erreur est reportée dans le fichier suivant :
/FLASH0/wwwroot/conf/NTP/error.log
  1. Le composant NTP n'est pas lancé.
  2. Le champ Etat NTP de la page de diagnostics Web indique NON OK.
4
Pour consulter quelques exemples, la syntaxe d'écriture de ces règles et pour plus d'informations sur le sujet, reportez-vous au fichier suivant du module :
/FLASH0/wwwroot/conf/NTP/instructions.txt
