Ecran de contrôle du pilote
(Traduction du document original anglais)
A propos de nous
Présentation
Cet écran permet d'afficher des informations concernant le fonctionnement du pilote.
La durée de rafraîchissement de ces informations est définie dans l'écran du pilote. Reportez-vous à la section Ecran de mise au point du pilote.
Illustration

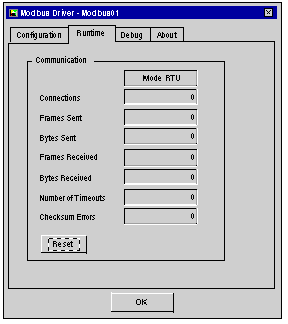

Pour accéder à l'écran de contrôle dédié au pilote Modbus, sélectionnez l'onglet Exécution dans l'écran Configuration du pilote :
Description
Le tableau ci-dessous décrit les différentes informations concernant le fonctionnement du pilote.
Elément
Description
Mode
Affiche le mode de fonctionnement du pilote :
  • Mode RTU,
  • Mode ASCII.
Connexions
Contient le nombre de clients qui utilisent le pilote.
Trames émises
Contient le nombre de trames émises depuis la dernière remise à zéro.
Octets envoyés
Contient le nombre d'octets envoyés depuis la dernière remise à zéro.
Trames reçues
Contient le nombre de trames reçues depuis la dernière remise à zéro.
Octets reçus
Contient le nombre d'octets reçus depuis la dernière remise à zéro.
Nombre de timeouts
Contient le nombre de timeouts atteint. La valeur est définie dans l'écran de configuration Retard global.
Erreurs de checksum
Contient le nombre d'erreurs de checksum détectées.
RAZ
Ce bouton permet de remettre à zéro les divers compteurs de l'écran de contrôle.
OK
Ce bouton permet de représenter la fenêtre sous forme d'icône.
