Ecran de configuration de pilote

Présentation

Cette section décrit la configuration du pilote Modbus pour port série.

L'outil de configuration est accessible dans la barre Windows : Démarrer → Panneau de configuration → Drivers Manager. Sélectionnez l'onglet Pilote MODBUS série et sélectionnez l'un des boutons Configuration correspondant aux quatre pilotes.

Illustration

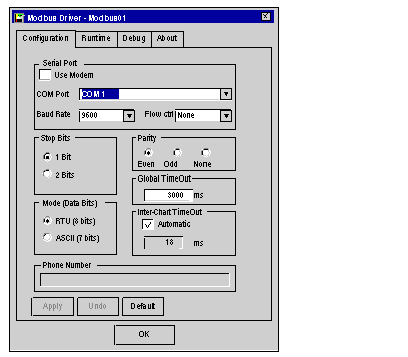

L'écran de configuration dédié au pilote Modbus est du type suivant :

Description de l'écran de configuration :

Zone	Elément
Port série/modem	Si la case Modem utilisé est cochée, la liste de tous les modems configurés sur l'ordinateur s'affiche dans la zone Modem (au lieu de la zone Port COM). Pour configurer le modem dans le système d'exploitation Windows, consultez la page de configuration du modem avec Windows. Port COM ou Modem : permet de choisir le port de communication à utiliser, par défaut le port COM1, ou le modem à utiliser. Débit en bauds : permet de choisir la vitesse de transmission entre 300 et 19200 bits/seconde. La valeur par défaut est 9600 b/s. Contrôle de flux : sélectionner le contrôle de flux du port série (sauf pour la communication par modem).
Bits arrêt	Permet d'indiquer le nombre de bits d'arrêt utilisés pour communiquer. La valeur par défaut est 1.
Parité	Permet de choisir d'ajouter ou non un bit de parité ainsi que son type, par exemple : Paire, pour une parité paire (valeur par défaut). Impaire, pour une parité impaire. Aucune, pour n'utiliser aucun bit de parité.
Timeout global	Permet de définir un timeout de réception (en millisecondes) lorsque le pilote attend la réponse de l'esclave Modbus interrogé.
Timeout entre caractères	Permet de définir un temps de silence (en millisecondes), autorisant la détection d'un délimiteur de fin Modbus. Si la case Automatique est cochée, la valeur est automatiquement calculée en fonction de la vitesse (débit en bauds).
Mode (bits de données)	RTU : les caractères sont codés sur 8 bits, en binaire. Il s'agit du mode par défaut. ASCII : les caractères sont codés sur 7 bits, en ASCII.
Numéro de téléphone	Numéro à composer lorsque le port de communication est connecté à un modem.
Appliquer	Enregistre la configuration.
Annuler	Annule les dernières modifications.
Par défaut	Attribue les valeurs par défaut aux différents champs.
OK	Permet de valider les paramètres de configuration et d'afficher la fenêtre sous forme d'icône.

Instances Modbus

Après l'avoir installé, configurez le pilote Modbus et redémarrez l'ordinateur. Toutes les instances Modbus activées dans le gestionnaire de pilotes sont initialisées.

Pour chaque instance Modbus configurée, l'icône correspondante s'affiche dans la barre des tâches.
