Présentation
Le logiciel Drivers Manager permet d'installer, de mettre à jour, de configurer et de tester les différents pilotes de façon centralisée.
Accès à l'outil de gestion de pilotes Drivers Manager
Accédez au gestionnaire Drivers Manager dans la barre des tâches : Démarrer → Panneau de configuration → Drivers Manager.

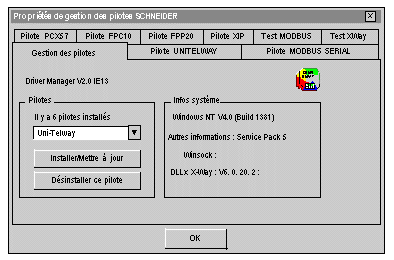

Sélectionnez l'onglet Drivers Manager pour ouvrir la fenêtre suivante :
Onglet Drivers Manager
Cet onglet permet les actions suivantes :
Onglets des pilotes
Les onglets correspondants aux pilotes sont décrits dans les sections suivantes : Pilote série Modbus : Consultez Configuration du pilote Modbus. Pilote Uni-Telway : Pilote USB : Consultez Pilote USB d'automate. Pilote XIP : Consultez Pilote XIP sur TCP/IP. Pilote TSX C USB FIP : Consultez Pilote FIP pour carte TSX C USB FIP. Pilote FFP20 : Consultez Pilote FIP pour carte TSX FPP 20. Pilote FPC10 : Consultez Pilote FIP pour carte TSX FPC 10 ISA. Pilote PCI 57 : Consultez Pilote PCIWAY pour processeurs Atrium TSX PCI 57 xxx. Pilote PCX 57 : Consultez Pilote ISAWAY pour processeurs Atrium TPCX 57.
Test XWAY onglet

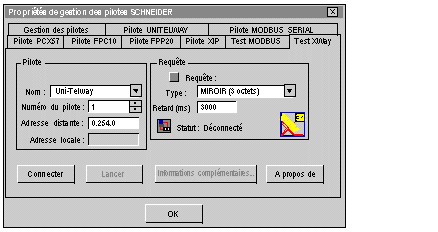

L'onglet Test XWAY permet de tester le fonctionnement de base d'un pilote X-Way :
Le tableau suivant décrit la fenêtre Test XWAY :
Section Pilote
Champ
Description
Nom
Nom du pilote à utiliser pour le test (UniTelway, FPC10).
Numéro du pilote
Numéro d'instance du pilote à utiliser pour le test (en général : 1).
Adresse distante
Adresse de la station distante X-Way, au format "réseau.station.porte". L'adresse 0.254.0 est l'adresse par défaut (port terminal par exemple).
Pour une connexion réseau (telle que Fipway), l'utilisateur doit renseigner ce champ. Par exemple : 3.5.0 pour adresser la station 5 du réseau 3. La porte 0 correspond à la porte du serveur système de la station. Consultez Modes d'adressage X-Way pour plus d'informations.
Adresse locale
Adresse interne utilisée en local par le pilote. Le pilote renseigne ce champ automatiquement lorsque la connexion est établie, dans un but informatif.
Section Requête
Champ
Description
Requête
Nom du pilote à utiliser pour le test (UniTelway, FPC10).
Type
Type de requête. Plusieurs tailles de requêtes miroir sont suggérées, ainsi que la lecture du bit système de l'automate, %S6.
Retard
Délai d'attente (en ms) de la réponse à la requête émise (time out).
Etat
Etat de la connexion : déconnecté, connexion... ou connecté.
Boutons
Objet
Description
Connecter
Ouvre une voie de communication interne sur le pilote sélectionné.
Lancer
Lancer la transmission de requêtes à la station définie dans le champ Adresse distante de la section Pilote.
Informations complémentaires...
Affiche les informations système sur le pilote. Ce bouton n'est actif qu'en mode En ligne.
A propos
Affiche la version du gestionnaire X-Way et les informations de copyright.
Onglet Test MODBUS

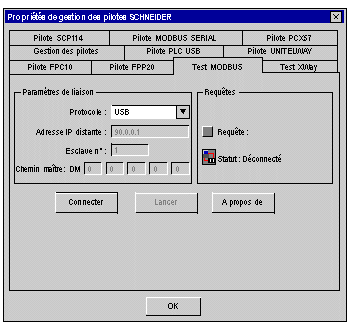

Cet onglet permet de tester le fonctionnement de base d'un pilote Modbus :
Le tableau suivant décrit la fenêtre Test MODBUS :
Section Paramètres de liaison :
Champ
Description
Protocole
Nom du protocole utilisé (USB, TCP, Modbus série, Modbus Plus).
Adresse IP distante
Lorsque le protocole TCP est utilisé, l'adresse IP ou le nom de la machine est indiqué ici.
Esclave n°
Lorsque le protocole Modbus série est utilisé, le numéro de l'esclave est indiqué ici.
Chemin maître : DM
Lorsque le protocole Modbus Plus est utilisé, l'adresse de la station est indiquée ici.
Section Requête
Champ
Description
Requête
Requête.
Etat
Etat de la connexion : déconnecté, connexion... ou connecté.
Boutons
Objet
Description
Connecter
Ouvre une voie de communication interne sur le pilote sélectionné.
Lancer
Lancer la transmission de requêtes à la station définie dans le champ Adresse IP distante de la section Paramètres de liaison.
A propos
Affiche la version du gestionnaire X-Way et les informations de copyright.
