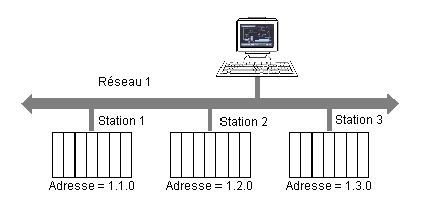

Exemple d'accès via un réseau :
Adressage sur 3 niveaux :
Permet à une station connectée au réseau depuis n'importe quel point de l'architecture de communication X-Way d'être atteinte.
Illustration :
L'adresse de la station est composée des valeurs Réseau et Station.
La valeur "Porte" correspond à l'entité de communication à l'intérieur de la station : serveur système (Porte 0, le plus commun), port terminal (Portes 1, 2, 3), serveur asynchrone 1K (Porte 7), etc.
Dans le cas de stations multiprocesseur telles que les automates, chaque module de processeur intégré au système peut prendre en charge des entités de communication, le routage de trames nécessitant des niveaux d'adressage supplémentaires (fonctionnalités de routage inter-station). Les "modules de processeurs" d'un automate sont situés dans les racks de l'automate ou en offset sur des bus de terrain.
Adressage sur 5 niveaux :
Généralement utilisé pour les équipements connectés à un bus UniTelway.
Illustration :
-
Module : position physique du module de communication dans le rack. Sa valeur doit être définie comme suit : (Numéro du rack maître * 16) + Numéro du module maître.
-
Voie : adresse de l'équipement connecté au module de communication. Sa valeur doit être définie comme suit : (Numéro voie maître * 100) + Numéro Ad0 esclave.
Adressage sur 6 niveaux :
Identique à l'adressage sur 5 niveaux. Fût créé pour les services étendus (FIPIO, module de communication intégré dans le rack).
Illustration :
-
Sélecteur : désigne un module de communication contenu dans l'UC (2) ou dans un module distinct (1).
-
Point de connexion : adresse de l'équipement, si le module de destination est FIPIO. Position physique dans le rack de l'automate, si le module de destination est une carte d'automate.
-
Référence : entité de communication contenue dans l'équipement (identique au numéro de porte).
Exemples :

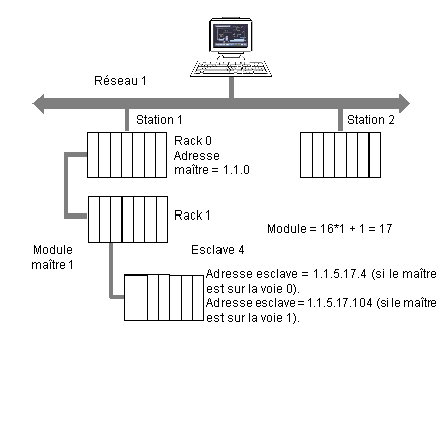

Adressage sur 5 niveaux :

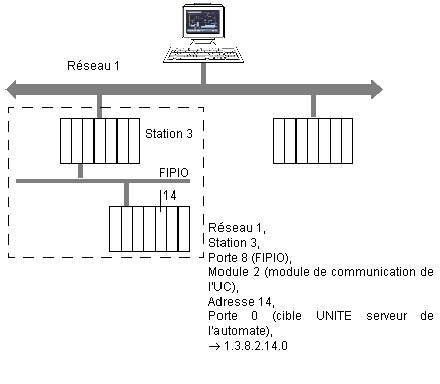

Adressage sur 6 niveaux :
Pour plus d'informations sur l'adresse X-Way, reportez-vous à la documentation relative à la "Communication X-Way" réf. TSX DR NET.
NOTE : Dans les connexions point à point (UniTelway, ISAway, PCIway), l'adresse par défaut 0.254.0 peut être utilisée comme référence de l'automate.
0.254.0 peut être utilisée pour accéder au FIPIO maître lorsqu'une connexion via l'adresse 63 du terminal privilégié a été établie.
0.254.5.17.104 peut être utilisé pour accéder à l'esclave Uni-Telway à l'adresse 4 qui est connectée au rack 1 ; module 1 ; voie 1 de l'automate local.
0.254.8.2.14.0 peut être utilisée pour accéder au point de connexion FIPIO 14 lorsqu'une connexion via l'adresse 63 du terminal privilégié a été établie.
Avec Ethway et XIP, il est possible d'utiliser 7, qui accepte des trames volumineuses (jusqu'à 1024 octets). Pour ce faire, l'application PL7 doit être configurée en mode Périodique (tâche MAST). L'option "service 1K" doit être sélectionnée dans la page de définition de l'alias.
Exemple : adresse normale : XIP01:1.2, pour utiliser la porte 7 : XIP01:1.2.7
