Configuration du pilote
(Traduction du document original anglais)
A propos de nous
Présentation
Lors de l'installation du pilote, un profil par défaut est proposé. Vous pouvez le modifier ou en créer un autre.
NOTE : Si toutes les connexions réseau sont en cours d'utilisation (ou en l'absence de connexion sur la station), il est impossible de créer un profil.
Création d'un profil
Sur l'écran de configuration de pilote :
Etape
Action
1
Sélectionnez le menu Configuration → Créer un profil.

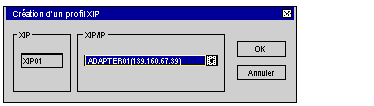

Résultat : une fenêtre du type suivant s'affiche :
2
Dans le menu TCP/IP - Adaptateur réseau, sélectionnez la connexion TCP/IP sur le réseau.
3
Cliquez sur OK.
Suppression d'un profil
Sur l'écran de configuration de pilote :
Etape
Action
1
Sélectionnez le menu Configuration → Supprimer un profil.
2
Dans le menu, sélectionnez le profil à supprimer.
3
Confirmez la suppression en cliquant sur Ok.
Exemple

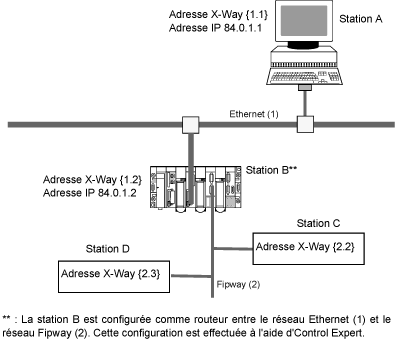

L'architecture ci-dessous décrit l'adressage des stations sur les réseaux Ethernet et Fipway :
Accès aux stations
Pour accéder directement à toutes les stations du réseau Ethernet 1 depuis la station A, entrez l'adresse X-Way {1.*} et l'adresse IP : 84.0.1.1.
Pour que la station A puisse accéder à la station B, entrez l'adresse X-Way {1.2} et l'adresse IP : 84.0.1.2 pour la connexion
Pour que la station A puisse accéder à la station B, entrez l'adresse X-Way {2.3} et l'adresse IP du pont : 84.0.1.2.
Pour accéder directement à toutes les stations du réseau Fipway (2) depuis la station A, entrez l'adresse X-Way {2.*} et l'adresse IP de la première station traversée.
NOTE : Lors de la création d'une connexion par pont, vous devez configurer l'adresse X-Way de l'automate destinataire en lui attribuant l'adresse IP du pont traversé.
Ajout d'une connexion
Sur l'écran de configuration de pilote :
Etape
Action
1
Dans la fenêtre Nouvel hôte distant, entrez :
  • Le nom de la station distante ou du pont.
  • L'adresse de la station distante ou du pont.
  • L'adresse IP de la station distante ou du pont.
2
Cliquez sur Ajouter.
3
Cliquez sur Enregistrer.
Remarque : la configuration est enregistrée pour le profil en cours.
Suppression d'une connexion
Sur l'écran de configuration de pilote :
Etape
Action
1
Dans la fenêtre Hôte distant configuré, sélectionnez le nom de la station distante à supprimer.
2
Cliquez sur Supprimer.
3
Cliquez sur Enregistrer.
Remarque : la configuration est enregistrée pour le profil en cours.
Modification d'une connexion
Sur l'écran de configuration du pilote :
Etape
Action
1
Dans la fenêtre Hôte distant configuré, sélectionnez le nom de la station distante à modifier.
2
Dans la fenêtre Nouvel hôte distant, modifiez :
  • Le nom de la station distante ou du pont.
  • L'adresse de la station distante ou du pont.
  • L'adresse IP de la station distante ou du pont.
3
Cliquez sur Mettre à jour.
4
Cliquez sur Enregistrer.
Remarque : la configuration est enregistrée pour le profil en cours.
Modification d'une interface réseau
Sur l'écran de configuration de pilote :
Etape
Action
1
Sélectionnez le profil à modifier dans la fenêtre Hôte distant configuré.
2
Cliquez sur Associer... pour afficher la fenêtre d'association de profil XIP.
3
Sélectionnez l'adresse IP/réseau à associer au profil.
4
Cliquez sur OK.
5
Redémarrez le pilote dans le menu XIP pour appliquer les modifications.
Instances XIP
Après l'avoir installé, configurez le pilote XIP et redémarrez l'ordinateur. Toutes les instances du profil XIP sont initialisées.
Pour chaque profil XIP configuré, l'icône correspondante s'affiche dans la barre des tâches.
