Ecran de configuration de pilote
(Traduction du document original anglais)
A propos de nous
Présentation
L'outil de configuration permet d'associer un profil de configuration de pilote à un équipement distant qui communique avec la station.
Accédez au gestionnaire de pilotes Drivers Manager dans la barre des tâches : Démarrer → Panneau de configuration → Drivers Manager. Consultez la section Drivers Manager.
Sélectionnez l'onglet correspondant au pilote à configurer, puis cliquez sur Configurer.
Illustration

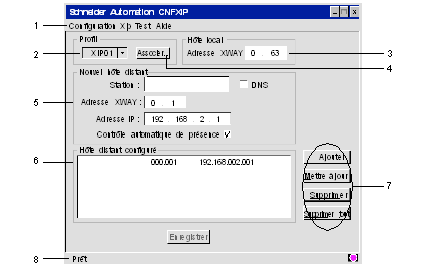

L'écran dédié au pilote XIP est du type suivant :
Légende :
Numéro
Elément
1
Toutes les fonctions logicielles sont accessibles dans la barre de menus suivante :
  • Configuration : création ou suppression d'un profil.
  • Xip : démarrage, arrêt ou réinitialisation du pilote.
  • Test : test de transmission de requêtes avec options.
    • Miroir UNI-TE : requête pour envoyer et recevoir une série de caractères en provenance et en direction d'un équipement prenant en charge le protocole UNI-TE.
    • Ping : commande ping standard permettant de tester la présence de la station sur le réseau.
  • Aide : informations relatives au logiciel.
2
Le profil utilisé par le pilote est sélectionné dans cette liste.
3
L'adresse X-Way de la station est configurée dans cette fenêtre.
4
Ouvrir une boîte de dialogue pour choisir une interface réseau (adresse IP / adaptateur réseau) à laquelle associer le profil. L'interface permet de communiquer avec l'automate.
5
Cette fenêtre permet de définir le nouvel hôte distant et les équipements distants associés au pilote.
Si vous cochez la case Contrôle automatique de présence, vous confirmez le contrôle de la station de travail sur le réseau.
6
L'hôte distant configuré avec les équipements distants s'affiche dans cette liste. Le caractère * permet de sélectionner plusieurs éléments dans l'écran suivant 002. * représente toutes les stations du réseau 2.
Remarque : pour communiquer avec une station via un ou plusieurs routeurs, vous devez non seulement indiquer l'adresse de la station, mais également celle du premier routeur traversé.
7
Ces boutons permettent d'ajouter, de supprimer ou de redéfinir des connexions.
8
La barre d'état contient un indicateur de fonctionnement (pilote arrêté ou démarré) et une zone de commentaire.
Association

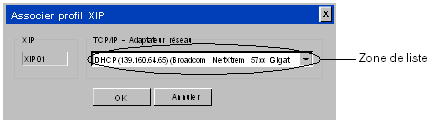

Lorsque vous cliquez sur Associer..., la fenêtre suivante s'affiche :
Zone de liste : menu contenant les adresses IP associées aux différents adaptateurs réseau installés sur l'ordinateur.
Description du menu :
