Ecrans de configuration de pilote

Présentation

L'outil de configuration permet d'associer un profil de configuration de pilote à un équipement distant qui communique avec la station.

L'outil de configuration est accessible dans la barre des tâches Démarrer → Panneau de configuration → Drivers Manager. Consultez la section Drivers Manager.

Sélectionnez l'onglet correspondant au pilote à configurer dans la fenêtre Drivers Manager.

Illustration

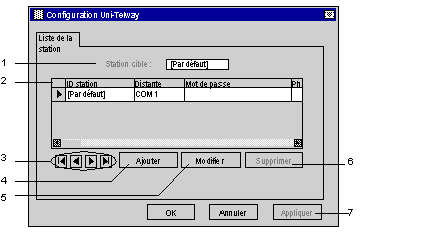

Ecran dédié au pilote Uni-Telway :

Sections de l'écran de configuration :

Numéro	Elément
1	Ce champ permet d'afficher le profil actif.
2	Cette liste affiche le profil du pilote associé à chaque équipement distant.
3	Ces boutons permettent de sélectionner le profil du pilote.
4	Ce bouton permet d'ajouter de nouveaux profils à la liste.
5	Ce bouton permet de modifier le profil du pilote sélectionné dans la liste.
6	Ce bouton permet de supprimer un profil de la liste.
7	Ce bouton permet d'appliquer le profil sélectionné avec le curseur actif.

Paramètres Uni-Telway

Les paramètres sont accessibles dans la fenêtre Paramètres de la station.

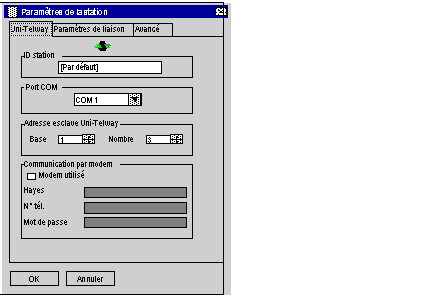

Cliquez sur Ajouter sur l'écran de configuration Uni-Telway pour accéder à la fenêtre Paramètres de la station. L'onglet Uni-Telway s'affiche comme suit :

Paramètres de l'onglet Uni-Telway :

Elément	Description
ID station	Le champ ID station permet de nommer l'équipement distant associé à la configuration du pilote.
Port COM	Le champ Port COM permet de sélectionner le port de communication utilisé.
Adresse esclave Uni-Telway	La fenêtre Adresse esclave Uni-Telway permet de saisir : L'adresse esclave standard du pilote. Le nombre d'adresses esclaves utilisées par le pilote.
Communication par modem	La fenêtre Communication par modem est utilisée lorsque la station locale communique par modem. Elle permet de saisir : La chaîne HAYES à envoyer au modem pour l'initialiser. Le numéro d'appel de l'équipement distant. Le mot de passe à envoyer à l'équipement distant. Il a été configuré avec la liste des appelants et des mots de passe (par exemple, la carte TSX MDM 10 configurée avec des mots de passe).

Paramètres de liaison

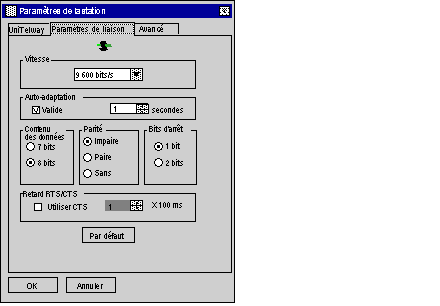

Onglet Paramètres de liaison :

Paramètres de l'onglet Paramètres de liaison :

Elément	Description
Vitesse	Cette zone permet de définir la vitesse de transmission comprise entre 300 et 115 200 bits/s.
Auto-adaptation	Adaptation automatique de la vitesse (durée pendant laquelle le pilote tente de se connecter à une vitesse donnée).
Contenu des données	Le Contenu des données définit la taille des données échangées sur la ligne.
Parité	Cette zone permet de choisir d'ajouter ou non un bit de parité ainsi que son type.
Bits d'arrêt	Cette zone permet d'indiquer le nombre de bits d'arrêt à utiliser pour communiquer.
Retard RTS/CTS	Cette zone permet d'utiliser le signal CTS en cas de communication multipoint.
Par défaut	Le bouton Par défaut permet de réinitialiser la valeur par défaut de tous ces paramètres.

Paramètres avancés

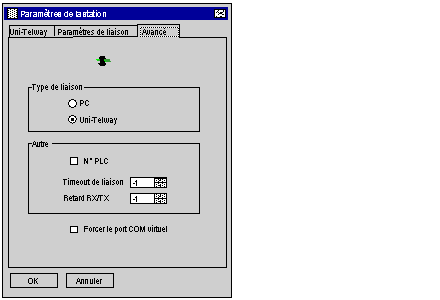

Onglet Avancé :

Paramètres de l'onglet Avancé :

Elément	Description
PC	Utiliser le pilote pour se connecter à un port terminal PLC série 7.
Uni-Telway	Valeur par défaut, utilise le pilote pour la communication Uni-Telway.
NumPLC	Utiliser le pilote pour se connecter à plusieurs automates Num TimeOut de liaison : par défaut défini sur -1 ; permet de définir la durée maximale de détection de la vitesse de transmission appropriée. Retard RX/TX : par défaut défini sur -1 ; permet d'étendre le temps de retour (si la station est trop rapide).
Forcer le port COM virtuel	Doit être coché si le pilote Uni-Telway utilise un port de communication virtuel sauf pour l'utilisation des câbles TSX PCX 0303 / TSXCUSB485 / TSXCUSB232.
