Relation entre les PDO et les variables STB
(Traduction du document original anglais)
A propos de nous
Aperçu
Les îlots STB peuvent être configurés à l'aide des logiciels suivants :
Configuration à l'aide du logiciel de configuration Advantys
La procédure ci-après permet de configurer un îlot STB à l'aide du logiciel de configuration Advantys. Cette procédure concerne uniquement le module STB NCO 2212 :
Etape
Action
1
Dans le logiciel de configuration Advantys (version 2.2.0.2 ou ultérieure), créez un îlot.
2
Sélectionnez le module d'interface réseau STBNCO2212.
3
Sélectionnez les modules utilisés dans l'application.
4
Dans le menu, cliquez sur Ilot et sur Vue d'ensemble d'image d'E/S.

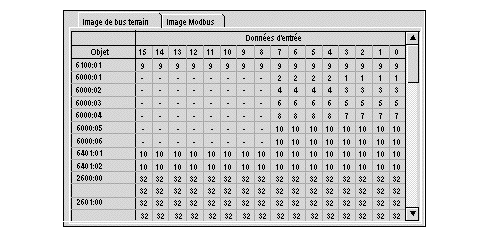

La fenêtre donne un aperçu de l'image d'E/S en mode hors ligne. Les index de variables sont identiques à ceux du logiciel Control Expert. Ils permettent de rechercher rapidement et facilement le contenu de PDO.
5
Lorsque la configuration est terminée, cliquez sur Fichier/Exporter pour exporter l'îlot au format DCF (qui sera importé dans Control Expert).
AVERTISSEMENT
FONCTIONNEMENT INATTENDU DE L'EQUIPEMENT
Le fichier de symboles *.xsy généré par Advantys ne doit pas être utilisé dans Control Expert pendant la configuration d'un îlot STB.
Les équipements CANopen ne sont pas pris en charge pendant l'importation d'un fichier *.xsy.
Les objets %MW affectés dans la table du PDO n'appartiennent pas à la même plage que les objets définis dans la configuration de la tête CANopen.
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.
Configuration à l'aide du logiciel Control Expert
La procédure ci-après permet de configurer un îlot STB à l'aide du logiciel Control Expert :
Etape
Action
1
Double-cliquez sur Configuration, puis sur 3:CANopen dans le Navigateur du projet.
2
Dans la fenêtre CANopen, double-cliquez sur la représentation Advantys STB. La fenêtre de configuration STB s'ouvre.
3
Dans la zone Fonction, sélectionnez Etendu.
4
Cliquez sur l'onglet PDO pour voir la configuration du PDO, les variables et leurs adresses topologiques.
5
La liste des variables affectées et non affectées au STB s'affiche dans la partie droite de la fenêtre. Les index sont identiques à ceux du logiciel de configuration Advantys. Les variables peuvent être recherchées rapidement et facilement.
Pour configurer l'îlot STB, utilisez la fonction glisser/déposer pour déplacer les variables vers l'objet PDO souhaité.
NOTE : le fichier DCF peut être importé en cliquant sur le bouton Importation de fichier DCF.
