Vue d'ensemble
La configuration des équipements ATV 31 et Icla peut s'effectuer manuellement, sur leur panneau avant.
Configuration de l'ATV 31

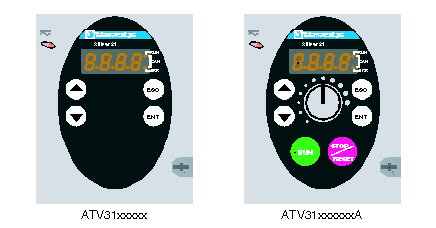

La figure ci-après présente les différents panneaux avant du variateur ATV 31.
L'ATV 31 peut être configuré comme suit :
Etape
Action
1
Appuyez sur la touche "ENT" pour accéder au menu de configuration de l'ATV 31.
2
Utilisez les touches de direction pour sélectionner le menu Communication "COM" et appuyez sur "ENT" pour confirmer.
3
Utilisez les touches de direction pour sélectionner le menu "ADCO" et appuyez sur "ENT" pour confirmer.
Saisissez une valeur (adresse sur le bus CANopen).
Appuyez sur "ENT" pour confirmer, puis sur la touche "ECHAP" pour quitter le menu.
4
Utilisez les touches de direction pour sélectionner le menu "BDCO" et appuyez sur "ENT" pour confirmer.
Saisissez une valeur (vitesse sur le bus CANopen).
Appuyez sur "ENT" pour confirmer, puis sur la touche "ECHAP" pour quitter le menu.
5
Appuyez plusieurs fois sur la touche "ECHAP" pour quitter le menu de configuration.
NOTE : la configuration ne peut être modifiée que lorsque le moteur est arrêté et que le variateur de vitesse est verrouillé (capot fermé). Pour appliquer les modifications, le variateur de vitesse doit être arrêté et remis en route.
Pour plus d'informations sur la configuration d'un ATV 31, reportez-vous au manuel utilisateur du variateur Altivar.
