Présentation
Pour configurer un équipement Lexium 05/15, IcLA, Tesys U ou ATV61/71, il est nécessaire d'utiliser un outil externe :
NOTE : pour faciliter la configuration et la programmation des équipements de mouvement et des variateurs, il est vivement recommandé d'associer le logiciel aux MFB de Control Expert.
NOTE : Vous pouvez procéder à l'auto-configuration avec NCO2212, comme avec NCO1010.
Logiciel de configuration Advantys
Le logiciel de configuration Advantys (version 2.5 ou supérieure) doit être utilisé pour configurer un STB NCO 2212. Il valide la configuration et crée un fichier DCF contenant tous les objets utilisés dans la configuration, organisés dans l'ordre voulu. Les fichiers DCF peuvent être importés depuis Control Expert.
NOTE : la création d'un fichier DCF n'est possible qu'avec la version complète du logiciel Advantys.
AVERTISSEMENT
RISQUE DE FONCTIONNEMENT INATTENDU
Le fichier de symboles *.xsy généré par Advantys ne doit pas être utilisé dans Control Expert pendant la configuration d'un îlot STB.
L'affectation des entrées et des sorties aux objets %MW est différente.
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.
La marche à suivre pour ajouter un îlot à un bus CANopen est la suivante :
Etape
Action
1
Dans le logiciel de configuration Advantys (version 2.2 ou ultérieure), créez un îlot.
2
Sélectionnez le module d'interface réseau STB NCO 2212.
3
Sélectionnez les modules utilisés dans l'application.
4
Configurez l'îlot.
5
Lorsque la configuration est terminée, cliquez sur Fichier/Exporter pour exporter l'îlot au format DCF.

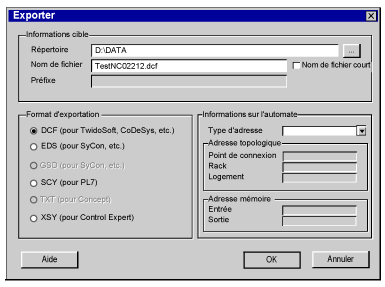

La fenêtre suivante s'affiche :
6
Cliquez sur OK pour confirmer.
7
Une fois le fichier exporté, lancez Control Expert et ouvrez le projet dans lequel l'îlot sera utilisé.
8
Ajoutez un équipement STB à l'éditeur de bus (voir Ajout d'un équipement sur le bus).
9
Cliquez avec le bouton droit de la souris sur l'équipement STB, puis cliquez sur Ouvrir le module.
10
Dans l'onglet PDO, cliquez sur le bouton Importer un DCF.
11
Validez les modifications en cliquant sur OK. Les PDO sont configurés automatiquement.
NOTE : pour modifier la topologie d'un îlot, vous devez refaire cette procédure.
Pour plus d'informations sur la configuration d'un STB, reportez-vous au manuel utilisateur correspondant.
Logiciel Powersuite
Le logiciel PowerSuite est conçu pour mettre en œuvre les variateurs Altivar ci-après. Le logiciel doit être utilisé pour configurer les équipements ATV31/61/71, Tesys U ou Lexium 05 (Powersuite 2).
Différentes fonctions sont intégrées afin d'être utilisées lors des phases de mise en œuvre, telles que :
La configuration n'est pas directement enregistrée sur l'équipement.
Pour plus d'informations sur la configuration des équipements ATV31/61/71 et Tesys U avec le logiciel PowerSuite, ou pour plus d'informations sur la configuration d'un Lexium 05 avec PowerSuite 2, reportez-vous au manuel utilisateur de l'équipement concerné.
Logiciel UNILINK
UNILINK permet de simplifier le paramétrage des variateurs Lexium 05/ Lexium15. Il permet de configurer, de régler et d'ajuster les variateurs Lexium 15LP/MP/HP en fonction du moteur sans balai SER/BPH associé et des applications.
Pour plus d'informations sur la configuration d'un Lexium 15 avec UNILINK, reportez-vous au manuel de mise en œuvre du Lexium.
