Création d'une table d'animation

Présentation

Une table d'animation est utilisée pour surveiller les valeurs des variables et pour modifier et/ou forcer ces valeurs. Seules les variables déclarées dans Variables et instances FB peuvent être ajoutées dans la table d’animation

NOTE : Pour plus d'informations, consultez le chapitre Tables d'animation.

Procédure de création d'une table d'animation

Le tableau ci-dessous présente la procédure à suivre pour créer une table d'animation :

Etape	Action
1	Dans le Navigateur de projet, faites un clic droit sur Tables d'animation et cliquez sur Nouvelle table d'animation. La fenêtre d'édition s'ouvre.
2	Cliquez dans la première cellule de la colonne nom puis sur le bouton et rajoutez les variables de votre choix.

Table d'animation créée pour l'application

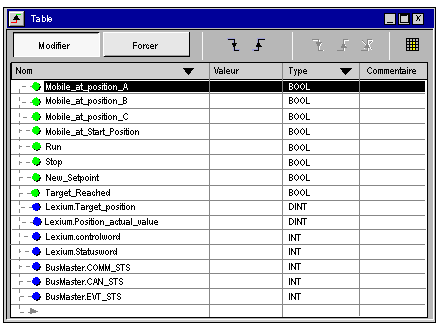

L’écran ci-dessous représente la table d’animation utilisée par l’application :

Pour plus d'informations sur la création des objets Lexium et BusMaster, consultez Déclaration des objets d'E/S.

NOTE : La table d'animation n’est dynamique qu’en mode connecté (affichage des valeurs des variables).

NOTE : Les mots COMM_STS, CAN_STS et EVT_STS sont utilisés pour vérifier le bon fonctionnement de l'application. Pour plus d'informations, reportez-vous au manuel de mise en œuvre CANopen.

NOTE : Pour compléter la table d'animation rapidement, sélectionnez plusieurs variables en maintenant le bouton Contrôler.
