Ecran de mise au point du maître CANopen pour les UC 2010/ 2030

Vue d'ensemble

Cet écran est disponible en mode connecté uniquement.

Illustration

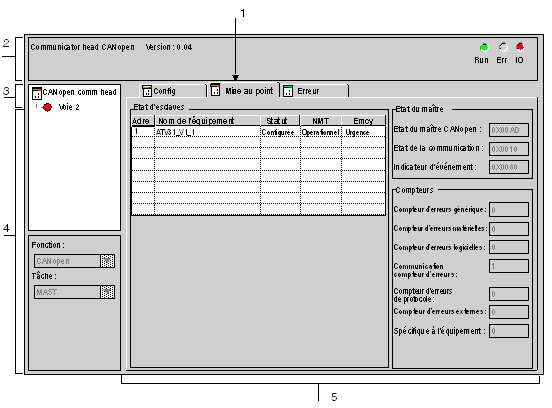

La figure ci-après présente l'écran de mise au point du maître :

Eléments et fonctions

Le tableau ci-après décrit les différentes zones constituant l'écran de mise au point du maître :

Read	Numéro	Voie
1	Onglet	L'onglet en avant plan indique le type d'écran visualisé. Dans ce cas, il s'agit de l'écran de mise au point.
2	Alimentation	Cette zone est constituée de l'intitulé abrégé du module équipé d'un port CANopen, ainsi que de 3 voyants indiquant l'état du module.
3	Voie	Cette zone permet de sélectionner la voie de communication à mettre au point. En cliquant sur l'équipement, vous obtenez les onglets suivants : Description : donne les caractéristiques du port CANopen intégré. Objets d'entrées/sorties : permet de pré-symboliser les objets d'entrées/sorties. En cliquant sur la voie, vous obtenez les onglets suivants : Configuration : permet de déclarer et de configurer le maître CANopen. Mise au point : accessible uniquement en mode connecté. Défauts: accessible uniquement en mode connecté. Cette zone comporte également un voyant indiquant l'état de la voie.
4	Paramètres généraux	Cette zone permet de visualiser : la fonction de communication, la tâche associée au bus CANopen.
5	Affichage et commande	Cette zone est composée de 3 fenêtres permettant de connaître : l'état des esclaves CANopen, l'état du maître CANopen, l'état des compteurs d'erreurs détectées.
