Configuration logicielle Advantys

Présentation

La création de la configuration des noeuds Advantys puis la sauvegarde des fichiers EDS s’effectue à l’aide du logiciel Advantys.

Ses principales fonctions sont les suivantes :

modification des paramètres par défaut des modules d’E/S (mode de replis des sorties par exemple)
chargement de la configuration dans la carte SIM (si elle est présente),
génération des fichiers EDS.

NOTE : dans notre exemple seule la dernière fonction est nécessaire car nous n’utilisons pas de carte SIM et la configuration par défaut nous satisfait pleinement.

NOTE : le logiciel Advantys n’est pas obligatoire car vous pouvez utiliser les fichiers EDS génériques disponibles sous Sycon. Toutefois ce cas de figure nécessite des connaissances approfondies du logiciel Sycon.

Comment créer les fichiers EDS

Le tableau suivant décrit la marche à suivre pour créer les fichiers EDS utilisables sous Sycon.

Etape	Action

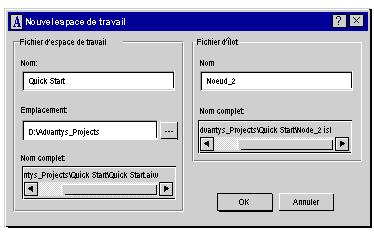

1	Ouvrez le logicel Advantys et créez un nouvel espace de travail (Fichier → Nouvel espace de travail...) en indiquant : le nom du projet (Quick start), le chemin de sauvegarde(D:\Advantys_Projetcs), le nom du noeud (Noeud_2) Résultat : Le nom du fichier projet sera donc Quick start.aiw, le nom du fichier de la STB Advantys sera Noeud_2.isl. Note : tous les noeuds d’un même bus doivent être déclarés dans le même répertoire projet.

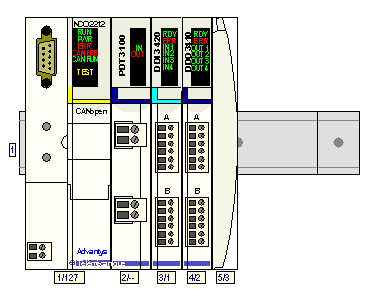

2	Configurez le Noeud_2 en glissant les modules à partir du catalogue matériel situé à droite de l’écran. Résultat : Note : attention à ne pas oublier la terminaison de bus STB XMP 1100.
3	Ajoutez un nouvel ilôt à partir du menu Fichier dont le nom sera Noeud_3.

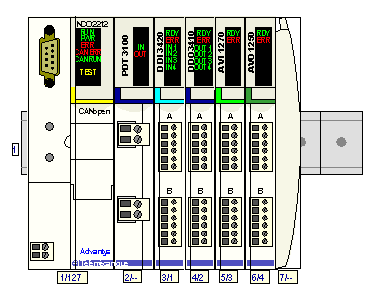

4	Répétez l’étape 2 pour le Noeud_3. Note : si vous avez oublié l’alimentation ainsi que la terminaison STB XMP 1100 vous ne pouvez pas visualiser la configuration en mode connecté. Vous devez alors la rajouter manuellement. Résultat :
5	Sélectionnez le Noeud_3 dans le menu Ilot → Aperçu d’image d’E/S pour visualiser l’image des E/S.

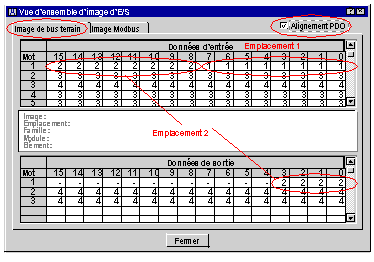

6	Cliquez sur l’onglet Image Bus terrain et cochez la case Alignement PDO pour visualiser les éléments du noeud 3. Résultat : Note : nous voyons que le noeud 3 possède 3 mots en sorties et 5 mots en entrée. Les entrées de l’emplacement 1 (module DDI) sont situées dans l’octet de poids faible du mot 1. Les E/S du module situé à l’emplacement 2 (module DDO) sont situés dans le mot d’entrée 1 (poids fort) et ses sorties dans le mot de sortie 1, ... Les règles générales de mapping sont expliquées dans la suite de ce document.
7	Répétez l’étape 6 pour le Noeud_2 afin de visualiser les éléments du noeud 2.
8	Sélectionnez le noeud 2 et créez le fichier EDS en sélectionnant l’option Fichier → Exporter Noeud_2... et en l’appelant Noeud_2. Note : dans notre exemple le fichier sera sauvegardé à l’emplacement suivant : D:\Advantys_Projects\Quick Start\Noeud_2.eds.
9	Sélectionnez le noeud 3 et créez le fichier EDS en sélectionnant l’option Fichier → Exporter Noeud_3... et en le nomant Noeud_3. Note : dans notre exemple le fichier sera sauvegardé à l’emplacement suivant : D:\Advantys_Projects\Quick Start\Noeud_3.eds.

Règles générales de mapping

Voici les principales règle de positionnement des données dans la mémoire Advantys :

Le premier bloc est le bloc des entrées Tout ou Rien, ensuite vient le bloc des entrées analogiques.
Dans chaque bloc, les bits E/S sont classés selon la position physique du module.
Les bits d’E/S sont triées par leur numéro sur le module. Nous trouverons en premier les valeurs des E/S, ensuite l’echo (pour les sorties seulement) puis les bits d’état.
Les E/S analogiques sont également triées par leur numéro sur le module. Les valeurs d’E/S analogiques sont situées dans le bloc analogique tandis que les bits de status sont situés dans le bloc des entrées Tout ou Rien.

Exemple des données d’entrée du noeud 3

Données d’entrée
Mot	bits 15 à 12	bits 11 à 8	bits 7 à 4	bits 3 à 0
1	Bits d’état emplacement 2	Bits d’écho des sorties emplacement 2	Bits d’état emplacement 1	Bits d’entrée emplacement 1
2	Octet d’état emplacement 3		Octet d’état emplacement 3
3	Octet d’état emplacement 4		Octet d’état emplacement 4
4	Entrées analogiques emplacement 3
5	Entrées analogiques emplacement 4

Exemple des données de sortie du noeud 3

Données de sortie
Mot	bits 15 à 12	bits 11 à 8	bits 7 à 4	bits 3 à 0
1	-	-	-	Bits de sortie emplacement 2
2	Sorties analogiques emplacement 4
3	Sorties analogiques emplacement 4

NOTE : l’emplacement est le chiffre de droite sur l’étiquette qui apparaît en bas de chaque module.
