Déclaration des noeuds 2 et 3
|
|
|
(Traduction du document original anglais)
|
|
Déclaration des noeuds 2 et 3
|
|
|
(Traduction du document original anglais)
|
|
Etape
|
Action
|
|---|---|
|
1
|
Sélectionnez la commande Insérer → Noeud.
Résultat : Un curseur apparaît :
|
|
2
|
Placer le curseur sur le bus en dehors du cadre délimitant le maître et effetuez un simple clic.

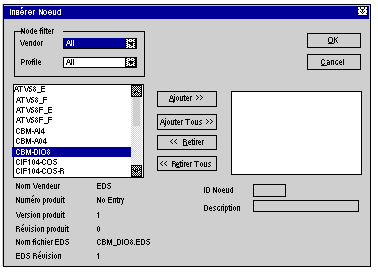

Résultat : L’écran suivant apparaît :
 |
|
3
|
Sélectionnez Noeud_2 dans la liste des équipements disponibles.
|
|
4
|
Cliquez sur le bouton Ajouter pour insérer le Noeud_2 dans la liste des équipements sélectionnés.
|
|
5
|
Sélectionnez Noeud_3 dans la liste des équipements disponibles.
|
|
6
|
Cliquez sur le bouton Ajouter pour insérer le Noeud_3 dans la liste des équipements sélectionnés et validez par OK.

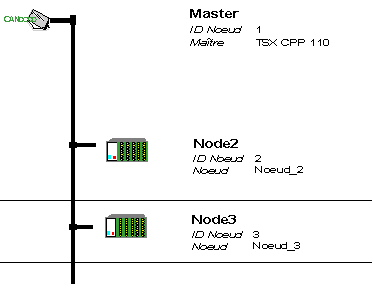

Résultat : L’architecture suivante apparaît :
 |
