Informations relatives à la carte TSX CPP 110
(Traduction du document original anglais)
A propos de nous
Présentation
La carte de communication CANopen TSX CPP 110 est utilisée pour mettre en œuvre une architecture CANopen. Cette carte est le maître du bus et permet la connexion d'équipements conformément à la norme CANopen :
NOTE : la carte TSX CPP 110 permet une configuration maximale de 64 Ko.
Description physique
La carte TSX CPP 110 est une carte PCMCIA de type III qui est insérée dans l'emplacement de communication PCMCIA sur le processeur.
Les cartes CANopen PCMCIA de type III (TSX CPP 110) peuvent être utilisées dans les emplacements PCMCIA de tous les automates programmables via le logiciel Control Expert.
Ce module est composé des éléments suivants :
Description

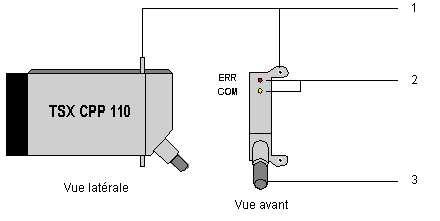

Le tableau suivant décrit les différents repères du schéma ci-dessus :
Repère
Description
1
Des supports de fixation, en haut et en bas de la carte, qui servent à fixer la carte au processeur.
2
Des voyants, qui montrent les opérations de la carte de communication.
3
Un câble bus, ce câble de 50 cm est terminé par une prise industrielle CANopen.
