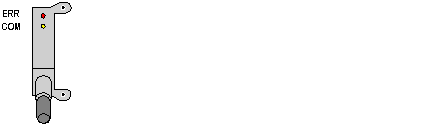

Etat des voyants
|
Signification
|
|
|
ERR (rouge)
|
COM (jaune)
|
|
|
Eteint
|
Eteint
|
Carte sans alimentation ou transfert de configuration en cours
|
|
Clignotant
(Irrégulier)
|
Pas de configuration sur la carte
|
|
|
Clignotant
(Régulier)
|
Carte configurée et prête, bus non actif ou pas de microprogramme CANopen
|
|
|
Allumé
|
Bus configuré et actif, pas d'erreur
|
|
|
Allumé en permanence
|
Eteint
|
Erreur détectée, automate du bus arrêté
|
|
Clignotant
|
Carte configurée et prête mais impossibilité de communiquer avec un équipement périphérique distant (p.ex. câble du bus CAN déconnecté), ou tous les équipements périphériques configurés font état d'une erreur.
Erreur sur la carte, erreur de configuration ou erreur de synchronisation entre la carte et l'automate (pour plus d'informations, veuillez consulter les données diagnostics de statut du module)
|
|
|
Allumé
|
Bus configuré et actif, au moins un des souscripteurs du bus ne peut être atteint ou signale une erreur
|
|
