Description du fonctionnement
Ce bloc fonction permet de libérer les blocs fonction de la technique de régulation de manière temporisée.
Pour la commande, la sortie Q du bloc fonction SAMPLETM est reliée à l'entrée du bloc fonction de technique de régulation à commander.
Après expiration de la période entrée dans INTERVAL, la sortie Q est activée pendant un cycle programme.
L'entrée DELSCAN permet d'éviter l'exécution simultanée de plusieurs FFB à traitement cyclique commandés par différents blocs fonction de type SAMPLETM. Cette entrée définit le nombre de cycles pour retarder la sortie Q après un démarrage à froid. Cela permet de débloquer pas à pas les blocs fonction à traitement cyclique et de réduire la charge pesant sur l'unité centrale pendant le premier cycle.
Les paramètres supplémentaires et peuvent être configurés.

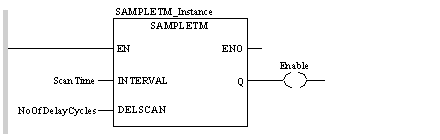

Représentation :
Représentation :
Représentation :
CAL SAMPLETM_Instance (INTERVAL:=ScanTime,
DELSCAN:=NoOfDelayCycles, Q=>Enable)
Représentation :
SAMPLETM_Instance (INTERVAL:=ScanTime,
DELSCAN:=NoOfDelayCycles, Q=>Enable) ;
Description des paramètres
Description des paramètres d'entrée :
|
Paramètre
|
Type de données
|
Signification
|
|
INTERVAL
|
|
Période d’échantillonnage pour le bloc fonction technique de régulation raccordé
|
|
DELSCAN
|
|
Nombre de cycles de retard après un démarrage à froid
|
Description des paramètres de sortie :
|
Paramètre
|
Type de données
|
Signification
|
|
Q
|
|
Libération du bloc fonction technique de régulation
|
Pour obtenir une liste de tous les codes et valeurs d'erreur du bloc, voir
Automate.
