SAH : Détection et maintien d'un front montant
Traduction de la notice originale
A propos de nous
Description de la fonction
Le bloc fonction envoie la valeur d'entrée PV sur la sortie OUT lorsqu'elle est appelée pour la première fois. Avec un front montant (0 à 1) à l'entrée CLK, la valeur d'entrée IN est envoyée sur la sortie Output. Cette valeur reste sur la sortie jusqu'à ce que le front montant suivant charge une valeur de IN sur OUT.
Les types de données des valeurs d'entrée IN et PV, et de la valeur de sortie Output doivent être identiques.
EN et ENO peuvent être configurés en tant que paramètres supplémentaires.
Remarque

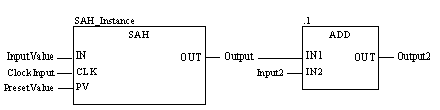

Lorsqu'une variable et une liaison sont reliées à OUT et que la variable Output est modifiée (par exemple, en écrivant dans le programme ou par forçage), la liaison suit la variable Output au lieu de conserver la dernière sortie de SAH.

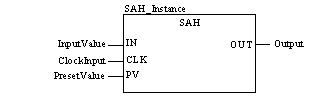

Représentation en FBD
Représentation :

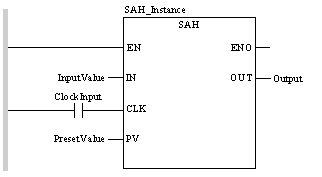

Représentation en LD
Représentation :
Représentation en IL
Représentation :
CAL SAH_Instance (IN:=InputValue, CLK:=ClockInput,
    PV:=PresetValue, OUT=>Output)
Représentation en ST
Représentation :
SAH_Instance (IN:=InputValue, CLK:=ClockInput,
    PV:=PresetValue, OUT=>Output) ;
Description des paramètres
Description du paramètre d'entrée :
Paramètre
Type de donnée
Signification
IN
ANY
Valeur d'entrée
CLK
BOOL
Entrée horloge
PV
ANY
Point prédéfini
Description du paramètre de sortie :
Paramètre
Type de donnée
Signification
OUT
ANY
Valeur de sortie
