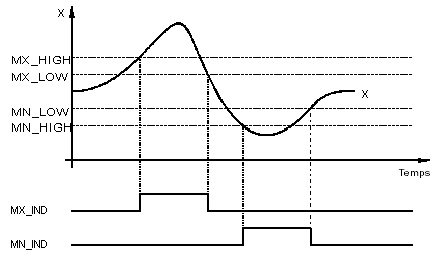

Quand X est supérieur à la valeur de MX_HIGH, le bloc fonction signale cet état par MX_IND = 1.

Quand X est inférieur à la valeur de MX_LOW, le bloc fonction signale cet état par MX_IND = 0.

Formules :

MX_INDi = 1, si X > MX_HIGH

MX_INDi = 0, si X < MX_LOW

sinon

MX_INDi = MX_IND(i-1)

Si MX_LOW est supérieur à MX_HIGH, aucune hystérèse n'est formée et le bloc fonction signale cet état par MX_IND = 1.

Quand X est inférieur à la valeur de MN_HIGH, le bloc fonction signale cet état par MN_IND = 1.

Quand X est supérieur à la valeur de MN_LOW, le bloc fonction signale cet état par MN_IND = 0.

Formules :

MN_INDi = 1, si X < MN_HIGH

MN_INDi = 0, si X > MN_LOW

sinon

MN_INDi = MN_IND(i-1)

Si MN_HIGH est supérieur à MN_LOW, aucune hystérèse n'est formée et le bloc fonction signale cet état par MN_IND = 1.
