Description

Description de la fonction

Le bloc fonction surveille le dépassement de valeur d'une limite haute ainsi que le passage d'une valeur limite inférieure de la grandeur d’entrée X X.

NOTE : Si vous souhaitez ne surveiller que la valeur limite supérieure, vous pouvez utiliser le bloc fonction HYST_***.

Les types de données de toutes les valeurs d'entrée doivent être identiques.

Les paramètres supplémentaires et peuvent être configurés.

Fonctions disponibles

Les modules suivants sont disponibles

INDLIM_DINT
INDLIM_INT
INDLIM_UDINT
INDLIM_UINT
INDLIM_REAL

Représentation dans FBD

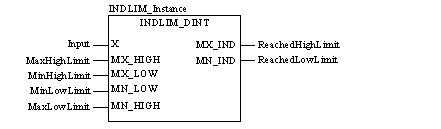

Représentation :

Représentation dans LD

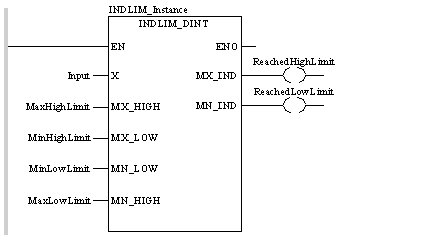

Représentation :

Représentation dans IL

Représentation :

CAL INDLIM_Instance (X:=Input, MX_HIGH:=MaxHighLimit,
    MX_LOW:=MinHighLimit, MN_LOW:=MinLowLimit,
    MN_HIGH:=MaxLowLimit, MX_IND=>ReachedHighLimit,
    MN_IND=>ReachedLowLimit)

Représentation dans ST

Représentation :

INDLIM_Instance (X:=Input, MX_HIGH:=MaxHighLimit,
    MX_LOW:=MinHighLimit, MN_LOW:=MinLowLimit,
    MN_HIGH:=MaxLowLimit, MX_IND=>ReachedHighLimit,
    MN_IND=>ReachedLowLimit) ;

Description des paramètres

Description des paramètres d'entrée :

Paramètres	Type de données	Signification
X	INT, DINT, UINT, UDINT, REAL	Grandeurs d'entrée
MX_HIGH	INT, DINT, UINT, UDINT, REAL	Valeur limite supérieure maximale
MX_LOW	INT, DINT, UINT, UDINT, REAL	Valeur limite inférieure maximale
MN_LOW	INT, DINT, UINT, UDINT, REAL	Valeur limite inférieure minimale
MN_HIGH	INT, DINT, UINT, UDINT, REAL	Valeur limite supérieure minimale

Description des paramètres de sortie :

Paramètres	Type de données	Signification
MX_IND	BOOL	Affichage : valeur limite supérieure atteinte
MN_IND	BOOL	Affichage : valeur limite inférieure atteinte

EN correspond à ENable (activer) ; il s'agit d'une entrée de bloc facultative. Quand l'entrée EN est activée, une sortie ENO est automatiquement définie.

Si EN = 0, le bloc n'est pas activé, son programme interne n'est pas exécuté et ENO est réglé sur 0.

Si EN = 1, le programme interne du bloc est exécuté et ENO est réglé sur 1. Si une erreur survient, ENO reprend la valeur 0.

Si l'entrée EN n'est pas connectée, elle est automatiquement réglée sur 1.

ENO

ENO signifie Error NOtification (notification d'erreur). C'est la sortie associée à l'entrée facultative EN.

Si ENO est réglé sur 0 (car EN = 0 ou en cas d'erreur d'exécution) :

les sorties du bloc fonction restent dans l'état qui était le leur lors du dernier cycle de scrutation exécuté correctement ;
la ou les sorties de la fonction, ainsi que les procédures, sont réglées sur 0.

REAL

Le type REAL (réel) est codé sur 32 bits.

Les plages de valeurs possibles sont indiquées dans la figure suivante :

Lorsqu'un résultat est :

compris entre -1,175494e-38 et 1,175494e-38, il est considéré comme étant un DEN ;
inférieur à -3,402824e+38, le symbole -INF (pour - infini) s'affiche ;
supérieur à +3,402824e+38, le symbole INF (pour + infini) s'affiche ;
indéfini (racine carrée d'un nombre négatif), le symbole NAN s'affiche.

NOTE : La norme CEI 559 définit deux catégories de NAN : le NAN silencieux (QNAN) et le NAN de signalement (SNAN). Un QNAN est un NAN (Not a Number) avec un bit de fraction de poids fort tandis qu'un SNAN est un NAN sans bit de fraction de poids fort (bit numéro 22). Les QNAN peuvent être propagés par la plupart des opérations arithmétiques, sans générer d'exception. Quant aux SNAN, ils signalent en général une opération non valide lorsqu'ils sont utilisés en tant qu'opérandes dans des opérations arithmétiques (voir %SW17 et %S18).

NOTE : Lorsqu'un DEN (nombre non normalisé) est utilisé en tant qu'opérande, le résultat n'est pas significatif.
