Description

Description de la fonction

Le bloc fonction crée une valeur moyenne de déplacement (avec facteur de correction gelé) avec jusqu'à 10 000 valeurs d'entrée.

Le bloc fonction dispose d'un mode manuel et d'un mode automatique.

NOTE : ce bloc fonction effectue une initialisation interne lors du premier cycle d'un programme après un démarrage à chaud ou à froid (téléchargement d'une application ou redémarrage) du programme de l'automate.

Par conséquent, vérifiez que le bloc fonction est invoqué lors du premier cycle d'un programme. En cas d'invocation du bloc fonction dans un cycle de programme ultérieur, l'initialisation interne ne s'effectuera pas, la valeur Y(old) ne sera pas certaine et la sortie Y(new) risque de fournir une valeur erronée.

AVERTISSEMENT

COMPORTEMENT DE SORTIE INATTENDU

Vérifiez que le bloc fonction est toujours invoqué lors du premier cycle d'un programme.

Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

et peuvent être configurés comme paramètres supplémentaires.

Formule

Formule du bloc :

Explication des variables :

Variable	Description
Y (new)	Valeur Y dans le cycle de programme courant
Y (old)	Valeur Y du cycle de programme précédent
K	Facteur de correction
X	Valeur X dans le cycle de programme courant

Représentation en FBD

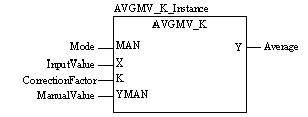

Représentation :

Représentation dans LD

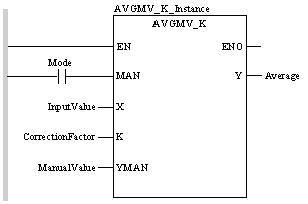

Représentation :

Représentation dans IL

Représentation :

CAL AVGMV_K_Instance (MAN:=Mode, X:=InputValue, K:=CorrectionFactor, YMAN:=ManualValue, Y=>Average)

Représentation dans ST

Représentation :

AVGMV_K_Instance (MAN:=Mode, X:=InputValue, K:=CorrectionFactor, YMAN:=ManualValue, Y=>Average) ;

Description des paramètres

Description des paramètres d'entrée :

Paramètre	Type	Description
MAN	BOOL	0 = Mode de fonctionnement automatique ; 1 = Mode de fonctionnement manuel
X	REAL	Entrée
K	INT	Facteur de correction (max : 10 000)
YMAN	REAL	Valeur manuelle

Description des paramètres de sortie :

Paramètre	Type	Description
Y	REAL	Valeur moyenne

Erreur d’exécution

Pour obtenir la liste de l'ensemble des codes et valeurs d'erreur du bloc, reportez-vous à la section Mesure.

REAL

Le type REAL (réel) est codé sur 32 bits.

Les plages de valeurs possibles sont indiquées dans la figure suivante :

Lorsqu'un résultat est :

compris entre -1,175494e-38 et 1,175494e-38, il est considéré comme étant un DEN ;
inférieur à -3,402824e+38, le symbole -INF (pour - infini) s'affiche ;
supérieur à +3,402824e+38, le symbole INF (pour + infini) s'affiche ;
indéfini (racine carrée d'un nombre négatif), le symbole NAN s'affiche.

NOTE : La norme CEI 559 définit deux catégories de NAN : le NAN silencieux (QNAN) et le NAN de signalement (SNAN). Un QNAN est un NAN (Not a Number) avec un bit de fraction de poids fort tandis qu'un SNAN est un NAN sans bit de fraction de poids fort (bit numéro 22). Les QNAN peuvent être propagés par la plupart des opérations arithmétiques, sans générer d'exception. Quant aux SNAN, ils signalent en général une opération non valide lorsqu'ils sont utilisés en tant qu'opérandes dans des opérations arithmétiques (voir %SW17 et %S18).

NOTE : Lorsqu'un DEN (nombre non normalisé) est utilisé en tant qu'opérande, le résultat n'est pas significatif.
