Description détaillée

Schéma fonctionnel

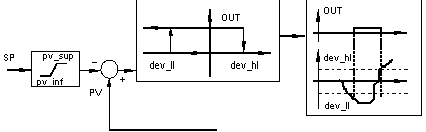

Vous trouverez le schéma fonctionnel du module STEP2 ci-après :

Comportement de la sortie

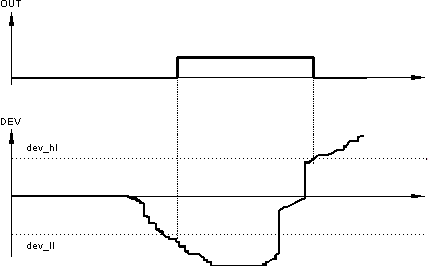

Comportement de la sortie OUT :

Lorsque l'écart (DEV = PV - SP) est inférieur au seuil inférieur dev_ll, la sortie logique OUT est mise à 1. Toutefois, lorsque l'écart progresse de nouveau, la sortie OUT n'est mise à zéro que si l'écart dépasse dev_hl.

NOTE : Pour assurer un traitement correct du module, il faut veiller à ne pas inverser la sortie OUT.

Modes de fonctionnement

Le module de régulation STEP2 dispose de deux modes de fonctionnement, selon la valeur affectée au paramètre MAN_AUTO :

Mode de fonctionnement	MAN_AUTO	Signification
Automatique	1	Le module de régulation calcule lui-même la sortie OUT.
Pause	0	La sortie OUT conserve la dernière valeur calculée.
