Description

Description de la fonction

Le bloc fonction RATIO exécute une régulation proportionnelle s'il est connecté à un régulateur.

Une régulation proportionnelle permet de mettre en relation une mesure PV (grandeur de régulation) et une autre mesure PV_TRACK (consigne). Le rôle du bloc fonction RATIO consiste à calculer la consigne de régulation correspondant à la grandeur de commande.

Les paramètres supplémentaires et peuvent être configurés.

Propriétés

Ce bloc fonction possède les propriétés suivantes :

Le ratio peut être commandé de manière interne (K) ou externe (RK).
Valeur limite supérieure et inférieure de K ou RK
Valeur limite supérieure et inférieure de la consigne SP calculée
Calcul du ratio réel : KACT = (PV - bias) / PV_TRACK

Formule

Calcul de la consigne de régulation

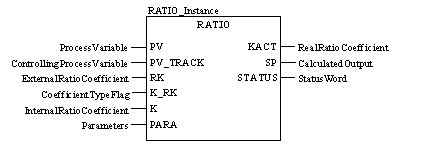

Représentation dans FBD

Représentation :

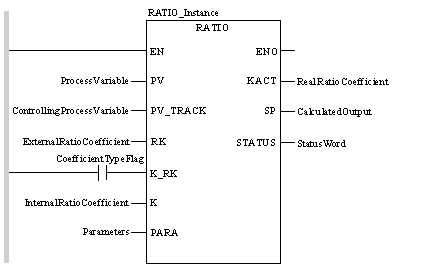

Représentation dans LD

Représentation :

Représentation dans IL

Représentation :

CAL RATIO_Instance (PV:=ProcessVariable,
    PV_TRACK:=ControllingProcessVariable,
    RK:=ExternalRatioCoefficient,
    K_RK:=CoefficientTypeFlag, K:=InternalRatioCoefficient,
    PARA:=Parameters, KACT=>RealRatioCoefficient,
    SP=>CalculatedOutput, STATUS=>StatusWord)

Représentation dans ST

Représentation :

RATIO_Instance (PV:=ProcessVariable,
    PV_TRACK:=ControllingProcessVariable,
    RK:=ExternalRatioCoefficient,
    K_RK:=CoefficientTypeFlag, K:=InternalRatioCoefficient,
    PARA:=Parameters, KACT=>RealRatioCoefficient,
    SP=>CalculatedOutput, STATUS=>StatusWord) ;

Description des paramètres RATIO

Description des paramètres d'entrée :

Paramètres	Type de données	Signification
PV	REAL	Mesure régulée par la boucle (uniquement utilisée pour calculer KACT)
PV_TRACK	REAL	Consigne de la boucle
RK	REAL	Coefficient de ratio externe
K_RK	BOOL	Type de coefficient du ratio utilisé "1": ratio externe RK "0": ratio interne K
K	REAL	Coefficient de ratio interne
PARA	Para_RATIO	Paramètres

Description des paramètres de sortie :

Paramètres	Type de données	Signification
KACT	REAL	Coefficient de ratio réel
SP	REAL	Sortie calculée
STATUS	WORD	Mot d'état

Description des paramètres Para_RATIO

Description de la structure de données

Elément	Type de données	Signification
k_min	REAL	Valeur limite inférieure du ratio K ou RK
k_max	REAL	Valeur limite supérieure du ratio K ou RK
sp_min	REAL	Valeur limite inférieure de la sortie calculée SP
sp_max	REAL	Valeur limite supérieure de la sortie calculée SP
bias	REAL	Coefficient de décalage

Base	Limite inférieure	Limite supérieure
Hexadécimale	16#0	16#FFFF
Octale	8#0	8#177777
Binaire	2#0	2#1111111111111111

Données	Représentation dans l'une des bases
0000000011010011	16#D3
1010101010101010	8#125252
0000000011010011	2#11010011

REAL

Le type REAL (réel) est codé sur 32 bits.

Les plages de valeurs possibles sont indiquées dans la figure suivante :

Lorsqu'un résultat est :

compris entre -1,175494e-38 et 1,175494e-38, il est considéré comme étant un DEN ;
inférieur à -3,402824e+38, le symbole -INF (pour - infini) s'affiche ;
supérieur à +3,402824e+38, le symbole INF (pour + infini) s'affiche ;
indéfini (racine carrée d'un nombre négatif), le symbole NAN s'affiche.

NOTE : La norme CEI 559 définit deux catégories de NAN : le NAN silencieux (QNAN) et le NAN de signalement (SNAN). Un QNAN est un NAN (Not a Number) avec un bit de fraction de poids fort tandis qu'un SNAN est un NAN sans bit de fraction de poids fort (bit numéro 22). Les QNAN peuvent être propagés par la plupart des opérations arithmétiques, sans générer d'exception. Quant aux SNAN, ils signalent en général une opération non valide lorsqu'ils sont utilisés en tant qu'opérandes dans des opérations arithmétiques (voir %SW17 et %S18).

NOTE : Lorsqu'un DEN (nombre non normalisé) est utilisé en tant qu'opérande, le résultat n'est pas significatif.
