Description de la fonction
Avec ce bloc fonction, le signal d'entrée est retardé par un deadtime.
Le bloc fonction retarde le signal IN avec le deadtime T_DELAY, avant d'être transmis à nouveau à OUT.
Le bloc fonction incorpore un tampon de délai pour 128 éléments (valeurs IN) signifiant que 128 valeurs IN peuvent être enregistrées pendant la durée T_DELAY. Le tampon est utilisé de telle manière qu'il correspond au mode de fonctionnement.
Que le système soit redémarré à froid ou à chaud, la valeur de OUT reste inchangée. Les valeurs internes sont définies sur la valeur de IN.
Après une modification du deadtime T_DELAY ou un redémarrage à froid ou à chaud du système, la sortie READY passe sur "0". Cela signifie que le tampon est vide ou n'est pas prêt.
Le bloc fonction dispose d'un mode Poursuite et d'un mode Automatique.
NOTE : ce bloc fonction effectue une initialisation interne lors du premier cycle d'un programme après un démarrage à chaud ou à froid (téléchargement d'une application ou redémarrage) du programme de l'automate.
Par conséquent, vérifiez que le bloc fonction est invoqué lors du premier cycle d'un programme. En cas d'invocation du bloc fonction dans un cycle d'un programme ultérieur, l'initialisation interne ne s'effectuera pas et les sorties risquent de fournir des valeurs erronées.
AVERTISSEMENT
COMPORTEMENT DE SORTIE INATTENDU
Vérifiez que le bloc fonction est toujours invoqué lors du premier cycle d'un programme.
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.
EN et ENO peuvent être configurés en tant que paramètres supplémentaires.
Représentation en FBD
Représentation :

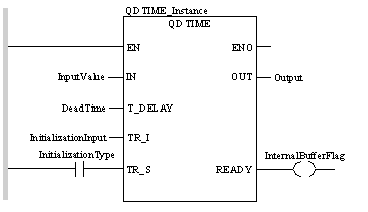

Représentation en LD
Représentation :
Représentation en IL
Représentation :
CAL QDTIME_Instance (IN:=InputValue, T_DELAY:=DeadTime, TR_I:=InitializationInput, TR_S:=InitializationType, OUT=>Output, READY=>InternalBufferFlag)
Représentation en ST
Représentation :
QDTIME_Instance (IN:=InputValue, T_DELAY:=DeadTime, TR_I:=InitializationInput, TR_S:=InitializationType, OUT=>Output, READY=>InternalBufferFlag) ;
Description des paramètres du QDTIME
Description des paramètres d'entrée :
Paramètre
Type de données
Description
IN
REAL
Valeur en entrée
T_DELAY
TIME
Deadtime
TR_I
REAL
Entrée d'initialisation
TR_S
BOOL
Type d'initialisation :
"1" = mode de fonctionnement Poursuite
"0" = mode de fonctionnement automatique
Description des paramètres de sortie :
Paramètre
Type de données
Description
OUT
REAL
Sortie
READY
BOOL
"1" = le tampon interne est plein
"0" = le tampon interne n'est pas plein (après un redémarrage à froid ou à chaud ou une modification du deadtime)
Erreur d’exécution
Pour obtenir la liste de l'ensemble des codes et valeurs d'erreur du bloc, reportez-vous à la section Condition.
