Exemples de bloc fonction PIDFF
Traduction de la notice originale
A propos de nous
Réponse indicielle
Cet exemple représente l'évolution du signal sur les sorties OUT_POS et OUT_NEG pour différentes valeurs du signal d'entrée IN.
Les temps suivants sont alloués pour représenter la réponse indicielle :
Paramètres
Temps alloué
t_period
4 s
t_min
0,5 s
in_max
10

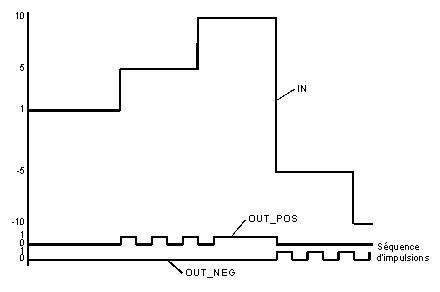

Chronogramme Réponse indicielle
IN
Signal analogique
Aucune impulsion n'est délivrée lorsque le signal d'entrée IN est très petit. Cela s'explique par l'effet du temps t_min. Lorsque le signal d'entrée IN est élevé (IN = in_max), une impulsion continue est délivrée.
