Description de la fonction
Le bloc fonction MFLOW calcule le débit masse d'un gaz dans un dispositif de réactance, en fonction de la pression différentielle et des conditions de température et de pression du gaz.
La mesure de la pression différentielle peut être remplacée par la vitesse du milieu ou par une autre mesure avec compensation de pression et de température.
Les paramètres supplémentaires EN et ENO peuvent être configurés.
Formule
La formule complète (c'est-à-dire avec en_sqrt = 1, en_pres = 1 et en_temp =1) se présente comme suit :
Signification des valeurs
Tailles
Signification
PA
Pression du gaz en unités absolues
TA
Température absolue du gaz en Kelvin

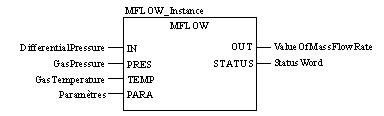

Représentation dans FBD
Représentation :

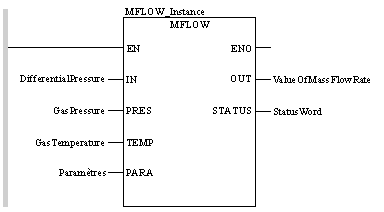

Représentation dans LD
Représentation :
Représentation dans IL
Représentation :
CAL MFLOW_Instance (IN:=DifferentialPressure,
    PRES:=GasPressure, TEMP:=GasTemperature,
    PARA:=Parameters, OUT=>ValueOfMassFlowRate,
    STATUS=>StatusWord)
Représentation dans ST
Représentation :
MFLOW_Instance (IN:=DifferentialPressure,
    PRES:=GasPressure, TEMP:=GasTemperature,
    PARA:=Parameters, OUT=>ValueOfMassFlowRate,
    STATUS=>StatusWord) ;
Description des paramètres MFLOW
Description des paramètres d'entrée :
Paramètres
Type de données
Pression différentielle (ou autre mesure)
IN
REAL
Entrée
PRES
REAL
Pression absolue ou relative du gaz
TEMP
REAL
Température du gaz exprimée en °C ou en °F
PARA
Para_MFLOW
Paramètres
Description des paramètres de sortie :
Paramètres
Type de données
Pression différentielle (ou autre mesure)
OUT
REAL
Valeur du débit masse avec correction de température et de pression
STATUS
WORD
Mot d'état
Description des paramètres Para_MFLOW
Description de la structure de données
Elément
Type de données
Signification
k
REAL
Constante de calcul (voir Calcul de la constante k
en_pres
BOOL
"1": Activation de la correction de pression
pr_pa
BOOL
"1": PRES est une pression absolue
"0": PRES est une pression relative
pu
REAL
Valeur représentant 1 atmosphère dans l'unité de pression utilisée
en_temp
BOOL
"1": Activation de la correction de température
tc_tf
BOOL
"1": TEMP est exprimé en degrés Fahrenheit
"0": TEMP est exprimé en degrés Celsius
en_sqrt
BOOL
"1": Calcul de la racine carrée
