Les exemples suivants sont représentés dans les diagrammes ci-après :
Ce bloc fonction adopte le même comportement qu'un module de multiplication avec le multiplicateur GAIN.

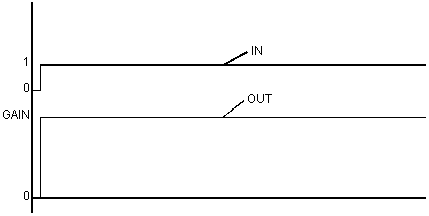

Bloc fonction LDLG avec LEAD = LAG
Dans ce cas, la sortie OUT prend d'abord la moitié de la valeur finale et atteint ensuite la valeur définitive GAIN *IN) avec un retard de temps LAG.

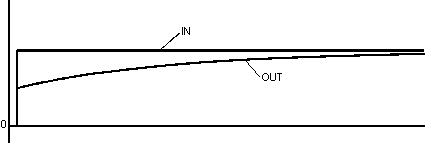

Bloc fonction LDLG avec LEAD/LAG= 0.5 et GAIN = 1
Dans ce cas, la sortie OUT prend d'abord deux fois la valeur finale et atteint ensuite la valeur définitive GAIN *IN) avec un retard de temps LAG.

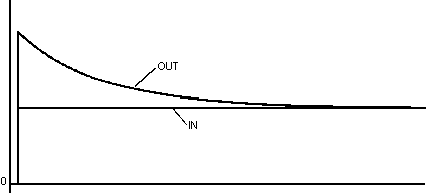

Bloc fonction LDLG avec LEAD/LAG= 2 et GAIN = 1
