Description

Description de la fonction

Le bloc fonction sert de contour PD avec lissage ultérieur.

Le bloc fonction a les caractéristiques suivantes :

Retard définissable du composant D
Modes Poursuite et Automatique

NOTE : ce bloc fonction effectue une initialisation interne lors du premier cycle d'un programme après un démarrage à chaud ou à froid (téléchargement d'une application ou redémarrage) du programme de l'automate.

Par conséquent, vérifiez que le bloc fonction est invoqué lors du premier cycle d'un programme. En cas d'invocation du bloc fonction dans un cycle de programme ultérieur, l'initialisation interne ne s'effectuera pas et la sortie risque de fournir une valeur erronée.

AVERTISSEMENT

COMPORTEMENT DE SORTIE INATTENDU

Vérifiez que le bloc fonction est toujours invoqué lors du premier cycle d'un programme.

Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

et peuvent être configurés en tant que paramètres supplémentaires.

Formule

La fonction de transfert est la suivante :

La formule de calcul est la suivante :

Signification des tailles

Variable	Description
	Valeur de l'entrée IN du cycle précédent
	Valeur de la sortie OUT du cycle précédent
dt	est la différence de temps entre le cycle actuel et le cycle précédent

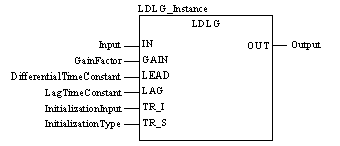

Représentation en FBD

Représentation :

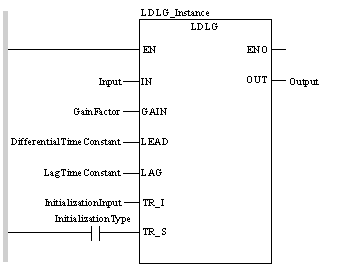

Représentation en LD

Représentation :

Représentation en IL

Représentation :

CAL LDLG_Instance (IN:=Input, GAIN:=GainFactor, LEAD:=DifferentialTimeConstant, LAG:=LagTimeConstant, TR_I:=InitializationInput, TR_S:=InitializationType, OUT=>Output)

Représentation en ST

Représentation :

LDLG_Instance (IN:=Input, GAIN:=GainFactor, LEAD:=DifferentialTimeConstant, LAG:=LagTimeConstant, TR_I:=InitializationInput, TR_S:=InitializationType, OUT=>Output) ;

Description des paramètres

Description des paramètres d'entrée :

Paramètre	Type de données	Description
IN	REAL	Entrée
GAIN	REAL	Facteur de gain
LEAD	TIME	Constante de temps d'action dérivée
LAG	TIME	Constantes de temps retardées
TR_I	REAL	Entrée d'initialisation
TR_S	BOOL	Type d'initialisation "1" = mode de fonctionnement Poursuite "0" = mode de fonctionnement automatique

Description des paramètres de sortie :

Paramètre	Type de données	Description
OUT	REAL	Sortie

Erreur d’exécution

Pour obtenir la liste de l'ensemble des codes et valeurs d'erreur du bloc, reportez-vous à la section Condition.

REAL

Le type REAL (réel) est codé sur 32 bits.

Les plages de valeurs possibles sont indiquées dans la figure suivante :

Lorsqu'un résultat est :

compris entre -1,175494e-38 et 1,175494e-38, il est considéré comme étant un DEN ;
inférieur à -3,402824e+38, le symbole -INF (pour - infini) s'affiche ;
supérieur à +3,402824e+38, le symbole INF (pour + infini) s'affiche ;
indéfini (racine carrée d'un nombre négatif), le symbole NAN s'affiche.

NOTE : La norme CEI 559 définit deux catégories de NAN : le NAN silencieux (QNAN) et le NAN de signalement (SNAN). Un QNAN est un NAN (Not a Number) avec un bit de fraction de poids fort tandis qu'un SNAN est un NAN sans bit de fraction de poids fort (bit numéro 22). Les QNAN peuvent être propagés par la plupart des opérations arithmétiques, sans générer d'exception. Quant aux SNAN, ils signalent en général une opération non valide lorsqu'ils sont utilisés en tant qu'opérandes dans des opérations arithmétiques (voir %SW17 et %S18).

NOTE : Lorsqu'un DEN (nombre non normalisé) est utilisé en tant qu'opérande, le résultat n'est pas significatif.
