Paramétrage
On paramètre le bloc fonction en déterminant le gain GAIN ainsi que la constante de temps du retard LAG.
La sortie OUT suit avec retard l'échelon du signal d'entrée IN (saut de 0 à 1.0 à l'entrée IN). Elle se rapproche de la fonction exponentielle
selon une fonction exponentielle.
Modes de fonctionnement
Deux modes de fonctionnement peuvent être sélectionnés par l'entrée TR_S.
Mode de fonctionnement
TR_S
Signification
Automatique
0
Le bloc fonction est traité de la manière décrite dans Paramétrage.
Tracking
1
La valeur de Tracking TR_I est transmise directement à la sortie OUT.
Exemple

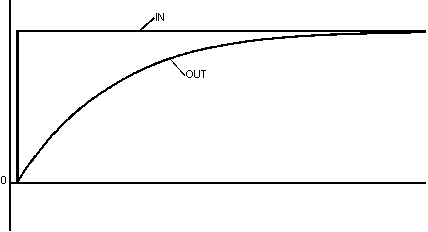

Le diagramme donne l'exemple d'une réponse indicielle du bloc fonction LAG_FILTER : l'entrée IN saute à une nouvelle valeur et la sortie OUT suit l'entrée IN Valeur.
Réponse indicielle du bloc fonction LAG_FILTER à GAIN = 1
