Paramétrage
Le paramétrage du bloc fonction s'effectue en définissant le gain d'intégration GAIN et les valeurs limites OUT_MAX et OUT_MIN pour la sortie OUT.
Les valeurs OUT_MAX et OUT_MIN constituent les limites supérieure et inférieure de la sortie. Avec OUT_MIN ≤ OUT ≤ OUT_MAX.
Les paramètres QMAX et QMIN indiquent que les valeurs limites sont atteintes ou que le signal de sortie est limité.
Modes de fonctionnement
Deux modes de fonctionnement peuvent être sélectionnés par l'entrée TR_S.
Mode de fonctionnement
TR_S
Signification
Automatique
0
Le bloc fonction est traité de la manière décrite dans Paramétrage.
Tracking
1
La valeur de Tracking TR_I est transmise directement à la sortie OUT. La sortie de réglage est cependant limitée par OUT_MAX et OUT_MIN.
Exemple
L'intégration du signal d'entrée s'effectue par rapport au temps. En cas de rupture à l'entrée IN, la sortie monte (IN : valeur positive) ou descend (IN : valeur négative) selon une pente. OUT reste toujours entre OUTMAX et OUT_MIN ; si OUT = OUT_MAX ou OUT_MIN, cet état est signalé dans QMAX ou QMIN.

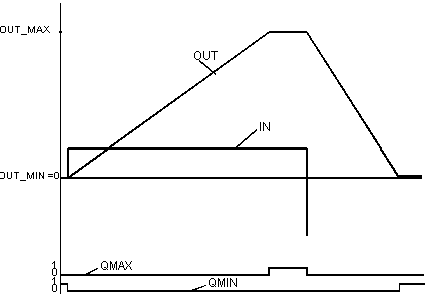

Réponse indicielle de l'intégrateur:
