Description de la fonction
Le bloc fonction DTIME génère un retard lors de la transmission de la grandeur d'entrée numérique IN. La grandeur de sortie numérique OUT possède le même comportement que la grandeur d'entrée numérique, en tenant compte du retard T_DELAY qui est susceptible de varier.
Comportement du bloc fonction DTIME:
Les paramètres supplémentaires EN et ENO peuvent être configurés.
Formule
Ce bloc fonction respecte la transformée suivante :

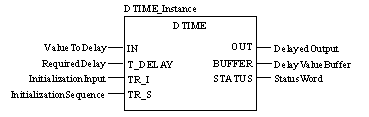

Représentation dans FBD
Représentation :

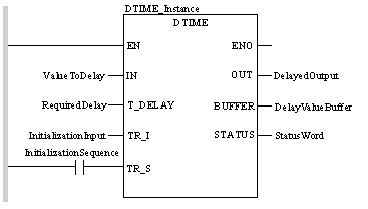

Représentation dans LD
Représentation :
Représentation dans IL
Représentation :
CAL DTIME_Instance (IN:=ValueToDelay,
    T_DELAY:=RequiredDelay, TR_I:=InitializationInput,
    TR_S:=InitializationSequence, OUT=>DelayedOutput,
    BUFFER=>DelayValueBuffer, STATUS=>StatusWord)
Représentation dans ST
Représentation :
DTIME_Instance (IN:=ValueToDelay,
    T_DELAY:=RequiredDelay, TR_I:=InitializationInput,
    TR_S:=InitializationSequence, OUT=>DelayedOutput,
    BUFFER=>DelayValueBuffer, STATUS=>StatusWord) ;
Description des paramètres
Description des paramètres d'entrée :
Paramètres
Type de données
Signification
IN
REAL
Valeur numérique à retarder
T_DELAY
TIME
Retard souhaité
TR_I
REAL
Entrée d'initialisation
TR_S
BOOL
Commande d'initialisation
Description des paramètres de sortie :
Paramètres
Type de données
Signification
OUT
REAL
Sortie retardée
BUFFER
ANY*)
Mémoire contenant les valeurs retardées
STATUS
WORD
Mot d'état
*) En principe, ce paramètre doit être associé à un variable (voir "Paramétrage").
