Diagnostic détaillé par voie de communication

Vue d'ensemble

La fonction Diagnostic de la voie affiche, le cas échéant, les erreurs détectées en cours classées par catégorie :

Erreur interne détectée
- autotest en cours
Evénements externes
- appareil absent
- équipement défaillant
- dépassement de délai de communication de liaison série
Autres erreurs détectées
- erreur d'outil ligne
- erreur de configuration
- perte de communication
- erreur d'application

Une erreur détectée de voie est indiquée dans l'onglet Mise au point par le passage au rouge du voyant

situé dans la colonne Erreur.

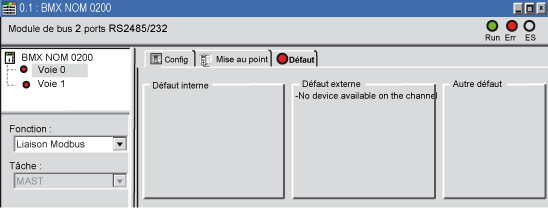

Accès à l'écran de diagnostic de voie

Le tableau ci-dessous donne la marche à suivre pour accéder à l'écran diagnostic de la voie.

Etape	Action
1	Accédez à l'écran de mise au point du module.
2	Pour la voie inutilisable, cliquez sur le bouton situé dans la colonne Erreur. Résultat : la liste des erreurs de la voie apparaît. Remarque : l'accès aux informations de diagnostic de la voie est également possible par programme (instruction READ_STS).

Liste d'erreurs détectées sur la voie

Le tableau récapitulatif ci-dessous présente les différentes erreurs détectées pour une liaison série configurée :

Classement d'erreurs détectées	Objets langage
Défaut interne : Autotest en cours	%MWr.m.c.2.4
Défaut externe : Aucun appareil disponible sur la voie Défaut d'appareil Erreur de dépassement de délai (CTS)	%MWr.m.c.2.0 %MWr.m.c.2.1 %MWr.m.c.2.3
Autre défaut : Erreur d'outil ligne Défaut de configuration matérielle Défaut de communication avec l'automate Erreur d'application	%MWr.m.c.2.2 %MWr.m.c.2.5 %MWr.m.c.2.6 %MWr.m.c.2.7
