Diagnostics du module BMXNOM0200

Présentation

La fonction Diagnostic du module affiche les anomalies qui se produisent en les classant par catégorie :

Erreur interne détectée :
- événement sur le module
Evénement externe :
- contrôle du câblage (câble rompu, surcharge ou court-circuit)
Autres anomalies :
- voie inopérante
- anomalie de configuration
- module absent ou hors tension

Une erreur détectée de module est signalée par des voyants rouges :

dans l'éditeur de configuration niveau rack :
- le voyant du numéro du rack,
- le voyant du numéro d'emplacement du module sur le rack.
dans l'éditeur de configuration niveau module :
- les voyants Err et I/O selon le type de l'erreur détectée
- le voyant Voie dans la zone Voie

Accès à l'écran de diagnostic du module

Le tableau ci-après explique comment accéder à l'écran de diagnostic du module.

Etape	Action
1	Accédez à l'écran de mise au point du module.
2	Cliquez sur la référence du module dans la zone de la voie et sélectionnez l'onglet Défaut. Résultat : La liste des erreurs de module détectées apparaît. Remarque : Il n'est pas possible d'accéder à l'écran de diagnostic du module lorsqu'une erreur de configuration, de panne majeure ou d'absence de module est détectée. Le message suivant s'affiche alors à l'écran : « Le module est absent ou différent de celui configuré à cette position. »

Etape

Action

Accédez à l'écran de mise au point du module.

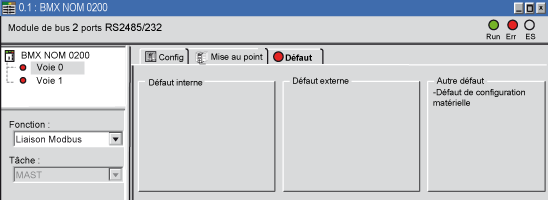

Cliquez sur la référence du module dans la zone de la voie et sélectionnez l'onglet Défaut.

Résultat : La liste des erreurs de module détectées apparaît.

Remarque : Il n'est pas possible d'accéder à l'écran de diagnostic du module lorsqu'une erreur de configuration, de panne majeure ou d'absence de module est détectée. Le message suivant s'affiche alors à l'écran : « Le module est absent ou différent de celui configuré à cette position. »

Liste d'erreurs détectées sur le module

Le tableau récapitulatif ci-dessous répertorie les différentes erreurs détectées pour un module de communication :

Classification des erreurs détectées	Objets langage
Défaut interne : Erreur détectée du module	%MWr.m.MOD.2.0
Défaut externe : Bornier	%MWr.m.MOD.2.2
Autre défaut : Voie(s) en défaut Défaut de configuration matérielle Module absent ou hors tension	%MWr.m.MOD.2.1 %MWr.m.MOD.2.5 %MWr.m.MOD.2.6
