L'écran de mise au point d'une communication Modbus série est accessible en mode connecté.
Accès à l'écran de mise au point
Le tableau suivant présente la marche à suivre pour accéder à l'écran de mise au point d'une communication Modbus série :
|
Etape
|
Action
|
|
1
|
|
|
2
|
Sélectionnez l'onglet « Mise au point » dans l'écran qui apparaît.
|
Description de l'écran de mise au point
L'écran de mise au point se décompose en deux ou trois zones :
Type et numéro de zone de l'esclave
Si le module a la fonction de maître sur la liaison Modbus, cette zone se présente comme suit :
Si le module a la fonction d'esclave sur la liaison Modbus, cette zone se présente comme suit :

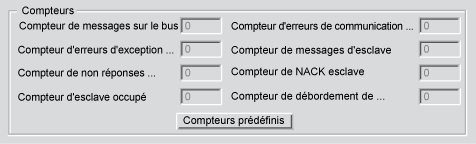

La zone se présente comme ci-dessous :
Cette zone affiche les différents compteurs de mise au point.
Le bouton R.A.Z. Compteurs provoque la remise à 0 de tous les compteurs du mode mise au point.
Les compteurs de mise au point d'une communication Modbus sont :
-
Compteur de messages sur le bus : nombre de messages que le module a détectés sur la liaison série. Les messages dont la vérification CRC est négative ne sont pas pris en compte.
-
Compteur d'erreurs de communication sur le bus : nombre de vérifications CRC négatives comptées par le module. Dans le cas d'une erreur détectée au niveau des caractères (dépassement, erreur de parité) ou dans le cas d'un message d'une longueur inférieure à 3 octets, le système qui reçoit les données ne peut pas effectuer la vérification CRC. Dans ces cas-là, le compteur est aussi incrémenté.
-
Compteur d'erreurs d'exception d'esclaves : nombre d'erreurs d'exception Modbus détectées par le module.
-
Compteur de messages d'esclaves : nombre de message reçus et traités par la liaison Modbus,
-
Compteur de non réponses d'esclave(s) : nombre de messages émis par le système distant pour lesquels il ne retourne pas de réponse (ni une réponse normale ni une réponse d'exception). Ce compteur compte aussi le nombre de messages reçus en mode diffusion.
-
Compteur d'accusés de réception négatifs d'esclaves : nombre de messages adressés au système distant pour lesquels il retourne un accusé de réception négatif,
-
Compteur d'esclaves occupés : nombre de messages adressés au système distant pour lesquels il retourne une réponse d'exception esclave occupé,
-
Compteur de dépassements de caractères sur le bus : nombre de messages adressés au module qu'il ne peut pas acquérir à cause d'un dépassement de caractères. Un dépassement est causé par :
-
des données de type caractères transmises sur le port série plus vite qu'elle ne peuvent être stockées,
-
une perte de données due à un dysfonctionnement de matériel.
NOTE : tous les compteurs sont incrémentés à partir du dernier redémarrage, de la dernière opération d'effacement de compteurs ou de la dernière mise sous tension du module.
Cette zone n'apparaît que si RS232 est sélectionné dans l'écran de configuration. Si RS485 est sélectionné dans l'écran de configuration, cette fenêtre n'apparaît pas du tout.
La zone Signaux se présente comme suit :
Cette zone indique l'activité des signaux :
-
CTS RS232 : indique l'activité du signal CTS.
-
DCD RS232 : indique l'activité du signal DCD.
-
DSR RS232 : indique l'activité du signal DSR.
