Présentation
Pour configurer un équipement Lexium 32/32i, Lexium ILA, ILE, ILS, TeSys U ou ATV, il est nécessaire d'utiliser un outil externe :
NOTE : pour faciliter la programmation des équipements de mouvement et des variateurs, il est fortement recommandé d'associer le logiciel aux MFB de Control Expert.
Accès aux fichiers
Si l'outil externe génère un fichier EDS ou DCF, vous pouvez intégrer les produits via Hardware Catalog Manager.
Le fichier DCF des modules d'E/S distribuées Advantys STB est accessible directement dans Control Expert, comme illustré ci-dessous.
Logiciel de configuration Advantys
Le logiciel de configuration Advantys (version 2.5 ou supérieure) doit être utilisé pour configurer un STB NCO 2212. Il valide la configuration et crée un fichier DCF contenant tous les objets utilisés dans la configuration, organisés dans l'ordre voulu. Les fichiers DCF peuvent être importés depuis Control Expert.
NOTE : la création d'un fichier DCF n'est possible qu'avec la version complète du logiciel Advantys.
Pour ajouter un îlot à un bus CANopen, procédez comme suit :
Etape
Action
1
Dans le logiciel de configuration Advantys (version 2.2 ou ultérieure), créez un îlot.
2
Sélectionnez le module d'interface réseau STB NCO 2212.
3
Sélectionnez les modules utilisés dans l'application.
4
Configurez l'îlot.
5
Lorsque la configuration est terminée, cliquez sur Fichier/Exporter pour exporter l'îlot au format DCF.

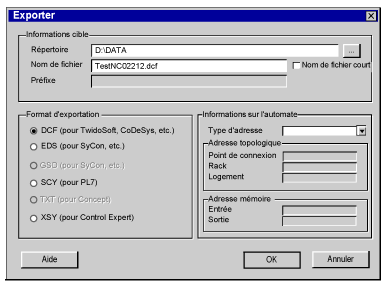

Résultat : la fenêtre Exporter s'affiche :
6
Cliquez sur OK pour confirmer.
7
Une fois le fichier exporté, lancez Control Expert et ouvrez le projet dans lequel l'îlot est utilisé.
8
Ajoutez un équipement STB à l'éditeur de bus.
9
Cliquez sur l'équipement STB à l'aide du bouton droit de la souris, puis sélectionnez Ouvrir le module.
10
Dans l'onglet PDO, cliquez sur le bouton Importer un DCF.
11
Cliquez sur OK pour confirmer.
Résultat : les PDO sont configurés automatiquement.
NOTE : répétez la procédure si vous souhaitez modifier la topologie d'un îlot.
Pour plus d'informations sur la configuration d'un STB, reportez-vous au manuel utilisateur correspondant.
