Présentation
Il est possible de lancer l'éditeur de bus depuis ce nœud pour définir la topologie du bus et configurer les éléments CANopen.
NOTE : vous ne pouvez pas modifier la configuration du bus CANopen en mode connecté.
Procédure
Pour ajouter un équipement esclave, procédez comme suit :
Etape
Action
1
Accédez à l'éditeur de bus CANopen.
2
Double-cliquez sur le point de connexion au niveau duquel le module doit être connecté.

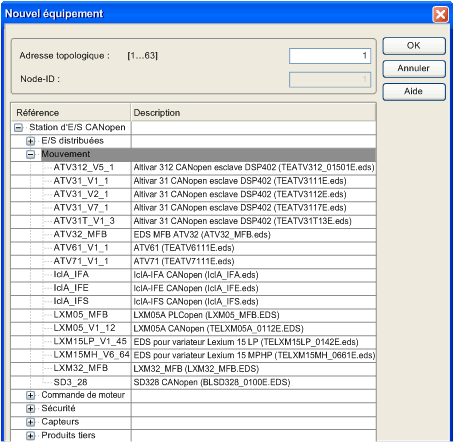

Résultat : la fenêtre Nouvel équipement s'affiche.
3
Dans le champ Adresse topologique, saisissez le numéro du point de connexion correspondant à l'adresse.
NOTE : par défaut, le logiciel Control Expert propose la première adresse consécutive libre.
4
Sous la station CANopen, développez (+) la famille souhaitée pour sélectionner votre équipement CANopen.
5
Cliquez sur OK.
Résultat : le module est déclaré.
Editeur de bus CANopen

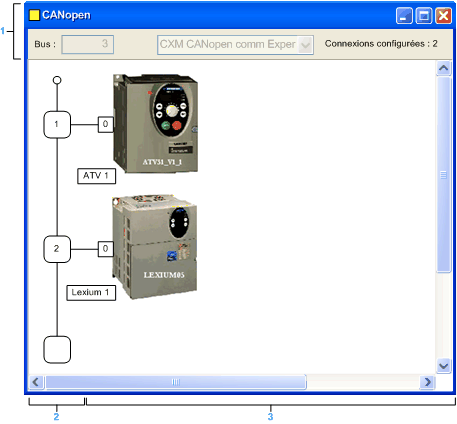

La figure suivante décrit les différentes zones de l'éditeur de bus CANopen :
Numéro
Elément
Fonction
1
Bus
Numéro du bus
Connexions configurées
Indique le nombre de points de connexion configurés.
2
Zone des adresses logiques
Contient les adresses des équipements connectés au bus.
3
Zone des modules
Contient les équipements connectés au bus.
NOTE : les points de connexion disponibles sont identifiés par un carré blanc vide.
