SIZEOF : taille d'une variable en octets

Description de la fonction

La fonction SIZEOF indique la taille mémoire d'une variable en octets.

Selon l'alignement des plates-formes d'automate, la taille de la mémoire peut varier.

Les paramètres supplémentaires et peuvent être configurés.

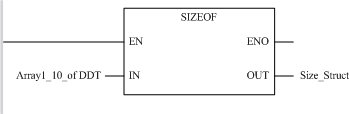

Représentation en FBD

Représentation :

Représentation en LD

Représentation :

Représentation en IL

Représentation :

LD Array1_10_of_DDT

SIZEOF

ST Size_Struct

Représentation en ST

Représentation :

Size_Struct:= SIZEOF(Array1_10_of_DDT);

Description des paramètres

Le tableau suivant décrit les paramètres d’entrée :

Paramètre	Type	Commentaire
Array1_10_of_DDT	ANY	variable dont la taille mémoire en octets devrait être détectée

Le tableau suivant décrit le paramètre de sortie :

Paramètre	Type	Commentaire
Size_Struct	UDINT	nombre d'octets détectés pour la variable connectée à la broche IN

EN correspond à ENable (activer) ; il s'agit d'une entrée de bloc facultative. Quand l'entrée EN est activée, une sortie ENO est automatiquement définie.

Si EN = 0, le bloc n'est pas activé, son programme interne n'est pas exécuté et ENO est réglé sur 0.

Si EN = 1, le programme interne du bloc est exécuté et ENO est réglé sur 1. Si une erreur survient, ENO reprend la valeur 0.

Si l'entrée EN n'est pas connectée, elle est automatiquement réglée sur 1.

ENO

ENO signifie Error NOtification (notification d'erreur). C'est la sortie associée à l'entrée facultative EN.

Si ENO est réglé sur 0 (car EN = 0 ou en cas d'erreur d'exécution) :

les sorties du bloc fonction restent dans l'état qui était le leur lors du dernier cycle de scrutation exécuté correctement ;
la ou les sorties de la fonction, ainsi que les procédures, sont réglées sur 0.
