EXTRACT : copie d'une partie d'une variable dans une autre variable

Description de la fonction

La fonction EXTRACT copie une partie d'une variable source (SRC) et la place dans une variable cible (DST).

NOTE : certaines parties de tableaux d'EBOOL et IODDTs ne peuvent pas être copiées, car le type de données de SRC et DST est ANY.

Les types de données des variables source et destination peuvent être différents.

Comme le type de données de SRC et DST est ANY et que vous pouvez copier n'importe quelle partie d'une variable dans une autre, il n'y a pas de vérification de validité pour l'opération de copie.

AVERTISSEMENT

COMPORTEMENT IMPREVU DE L'EQUIPEMENT

Vérifiez le résultat de toutes les variables modifiées avant de redémarrer l'application du processus.

Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

La taille mémoire de la variable source (SRC) est identifiée par le bloc fonction (en octets) de manière interne.

Selon l'alignement des plates-formes d'automate, la taille de la mémoire peut varier.

SRC_NELEM définit le nombre de parties de la variable source. La taille mémoire de la variable source (en octets) est divisée par SRC_NELEM pour définir la taille de chaque partie.

Exemple

Variable	SRC_NELEM	Taille de la partie
ARRAY[0..9] OF WORD	5	DWORD (4 octets)
	10	WORD (2 octets)
	20	BYTE

La valeur de SRC_NELEM doit permettre de diviser la taille mémoire de la variable source sans qu'il y ait de reste.

Le nombre d'éléments à copier (CPY_NELEM) dans la variable source part d'une position définie (SRC_POS) et est copié à une position définie dans la variable cible (DST_POS).

NOTE : SRC_POS et DST_POS définissent la position des parties à copier sur la base de 0 à n.

Exemple avec SRC_NELEM = 10

Variable	SRC_POS	Position dans ARRAY
ARRAY[0..9] OF WORD	2	2
ARRAY[5..14] OF WORD	2	7

Les paramètres supplémentaires et peuvent être configurés.

Vous pouvez utiliser la fonction SIZEOF pour définir la valeur de l'entrée SRC_NELEM avec le nombre d'octets de la variable source.

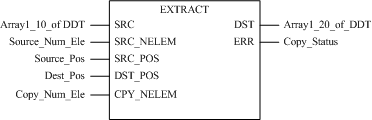

Représentation en FBD

Représentation :

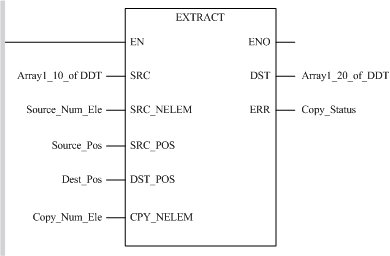

Représentation en LD

Représentation :

Représentation en IL

Représentation :

LD Array1_10_of_DDT

EXTRACT Source_Num_Ele, Source_Pos, Dest_Pos, Copy_Num_Ele, Array_1_20_of_DDT, Copy_Status

Représentation en ST

Représentation :

EXTRACT(Array1_10_of_DDT, Source_Num_Ele, Source_Pos, Dest_Pos, Copy_Num_Ele, Array1_20_of_DDT, Copy_Status);

Description des paramètres

Le tableau suivant décrit les paramètres d’entrée :

Paramètre	Type	Commentaire
Array1_10_of_DDT	ANY	Variable source dont un nombre défini de parties (Copy_Num_Ele) est copié vers la variable cible (Array_1_20_of_DDT).
Source_Num_Ele	UDINT	nombre de parties de la variable source La taille mémoire de la variable source (en octets) est divisée par Source_Num_Ele pour définir la taille de chaque partie.
Source_Pos	UDINT	position de la première partie à copier dans la variable source Cette position est basée sur 0 à n.
Dest_Pos	UDINT	position de la première partie à copier dans la variable cible Cette position est basée sur 0 à n.
Copy_Num_Ele	UDINT	nombre de parties de la variable source copiées dans la variable cible

Le tableau suivant décrit le paramètre de sortie :

Paramètre	Type	Commentaire
Array_1_20_of_DDT	ANY	Variable cible dont un nombre défini de parties (Copy_Num_Ele) est copié depuis la variable source (Array_1_10_of_DDT).
ERR	INT	erreurs d’exécution Pour les valeurs, voir le tableau ci-après

Erreurs détectees lors de l’exécution

Valeurs de ERR

Valeur	Description
0	Opération de copie réussie.
<0	paramètres non valides La copie n'a pas été effectuée.
>0	Les paramètres sont suspects, mais valides. Opération de copie effectuée.
-1	Nombre de parties de la source (SRC_NELEM) non défini.
-2	Le nombre de parties ne correspond pas à la taille de la variable source. La taille mémoire de la variable source n'est pas divisible sans reste.
-3	SRC_POS est hors des limites de la variable source.
-4	○DST_POS est hors des limites de la variable cible.
1	CPY_NELEM = 0, aucune partie à copier Le paramètre est suspect, mais valide.
2	Toutes les parties n'ont pas pu être copiées dans la variable cible par manque de place. Les parties à copier ont été raccourcies.
