TIME_AS_WORD : conversion de type

Description de la fonction

Cette procédure convertit une valeur d'entrée du type de données en 2 valeurs de sortie du type de données .

Les différents mots de l'entrée sont affectés aux sorties en fonction des noms de celles-ci.

Les paramètres supplémentaires et peuvent être configurés.

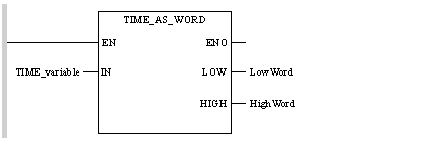

Représentation dans FBD

Représentation :

Représentation en LD

Représentation :

Représentation en IL

Représentation :

LD TIME_variable
TIME_AS_WORD LowWord, HighWord

Représentation en ST

Représentation :

TIME_AS_WORD (REAL_variable, LowWord, HighWord) ;

Description des paramètres

Description des paramètres d'entrée :

Paramètres	Type de données	Signification
TIME_variable	TIME	Entrée

Description des paramètres de sortie :

Paramètres	Type de données	Signification
LowWord	WORD	mot de poids faible
HighWord	WORD	mot de poids fort

EN correspond à ENable (activer) ; il s'agit d'une entrée de bloc facultative. Quand l'entrée EN est activée, une sortie ENO est automatiquement définie.

Si EN = 0, le bloc n'est pas activé, son programme interne n'est pas exécuté et ENO est réglé sur 0.

Si EN = 1, le programme interne du bloc est exécuté et ENO est réglé sur 1. Si une erreur survient, ENO reprend la valeur 0.

Si l'entrée EN n'est pas connectée, elle est automatiquement réglée sur 1.

ENO

ENO signifie Error NOtification (notification d'erreur). C'est la sortie associée à l'entrée facultative EN.

Si ENO est réglé sur 0 (car EN = 0 ou en cas d'erreur d'exécution) :

les sorties du bloc fonction restent dans l'état qui était le leur lors du dernier cycle de scrutation exécuté correctement ;
la ou les sorties de la fonction, ainsi que les procédures, sont réglées sur 0.

TIME

Le type TIME exprime une durée en millisecondes. Codé sur 32 bits, ce type permet d'obtenir des durées de 0 à 2 32-1 millisecondes.

Le type TIME présente les unités suivantes : jours (d), heures (h), minutes (m), secondes (s) et millisecondes (ms). Une valeur littérale de type TIME est représentée par une combinaison des types précédents associés au préfixe T#, t#, TIME# ou time#.

Exemples : T#25h15m, t#14,7S, TIME#5d10h23m45s3ms

WORD

Le type WORD est codé dans un format 16 bits et sert à effectuer des traitements sur des chaînes de bits.

Le tableau ci-dessous donne les limites inférieure/supérieure des bases qui peuvent être utilisées :

Base	Limite inférieure	Limite supérieure
Hexadécimale	16#0	16#FFFF
Octale	8#0	8#177777
Binaire	2#0	2#1111111111111111

Exemples de représentation

Données	Représentation dans l'une des bases
0000000011010011	16#D3
1010101010101010	8#125252
0000000011010011	2#11010011
