STRING_TO_*** : conversion d'une chaîne de caractères en un nombre de type INT, DINT ou REAL

Description de la fonction

La fonction STRING_TO_*** convertit une chaîne de caractères en un entier à un ou deux chiffres ou en un nombre réel.

Cette fonction est IEC 1131.

Les paramètres supplémentaires et peuvent être configurés.

Fonctions disponibles

Les fonctions disponibles sont les suivantes :

STRING_TO_INT,
STRING_TO_DINT,
STRING_TO_REAL.

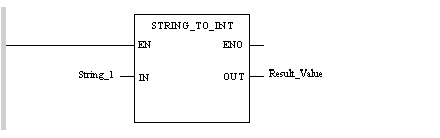

Représentation en FBD

Représentation appliquée à un entier :

Représentation en LD

Représentation appliquée à un entier :

Représentation en IL

Représentation appliquée à un entier :

LD String_1

STRING_TO_INT

ST Result_Value

Représentation en ST

Représentation appliquée à un entier :

Result_Value := STRING_TO_INT(String_1);

Description des paramètres

Le tableau suivant décrit les paramètres d’entrée :

Paramètre	Type	Commentaire
String_1	STRING	Chaîne de caractères. Exemple : String_1 = ‘-32500’

Le tableau suivant décrit les paramètres de sortie :

Paramètre	Type	Commentaire
Result_Value	INT, DINT, REAL	Result_Value est un entier, un entier à deux chiffres ou un réel selon la fonction utilisée. Ce résultat est la conversion de la chaîne de caractères String_1 selon les préconisations de la norme CEI 1131. Exemple : avec la valeur de l’exemple dans le tableau précédent, Result_Value = -32500.

Erreurs d’exécution

Le bit %S18 est positionné à 1 lorsque le contenu de la chaîne à convertir est situé au-delà des limites du type choisi (INT, DINT ou REAL) ou lorsque l’un des caractères de la chaîne est erroné.

EN correspond à ENable (activer) ; il s'agit d'une entrée de bloc facultative. Quand l'entrée EN est activée, une sortie ENO est automatiquement définie.

Si EN = 0, le bloc n'est pas activé, son programme interne n'est pas exécuté et ENO est réglé sur 0.

Si EN = 1, le programme interne du bloc est exécuté et ENO est réglé sur 1. Si une erreur survient, ENO reprend la valeur 0.

Si l'entrée EN n'est pas connectée, elle est automatiquement réglée sur 1.

ENO

ENO signifie Error NOtification (notification d'erreur). C'est la sortie associée à l'entrée facultative EN.

Si ENO est réglé sur 0 (car EN = 0 ou en cas d'erreur d'exécution) :

les sorties du bloc fonction restent dans l'état qui était le leur lors du dernier cycle de scrutation exécuté correctement ;
la ou les sorties de la fonction, ainsi que les procédures, sont réglées sur 0.

REAL

Le type REAL (réel) est codé sur 32 bits.

Les plages de valeurs possibles sont indiquées dans la figure suivante :

Lorsqu'un résultat est :

compris entre -1,175494e-38 et 1,175494e-38, il est considéré comme étant un DEN ;
inférieur à -3,402824e+38, le symbole -INF (pour - infini) s'affiche ;
supérieur à +3,402824e+38, le symbole INF (pour + infini) s'affiche ;
indéfini (racine carrée d'un nombre négatif), le symbole NAN s'affiche.

NOTE : La norme CEI 559 définit deux catégories de NAN : le NAN silencieux (QNAN) et le NAN de signalement (SNAN). Un QNAN est un NAN (Not a Number) avec un bit de fraction de poids fort tandis qu'un SNAN est un NAN sans bit de fraction de poids fort (bit numéro 22). Les QNAN peuvent être propagés par la plupart des opérations arithmétiques, sans générer d'exception. Quant aux SNAN, ils signalent en général une opération non valide lorsqu'ils sont utilisés en tant qu'opérandes dans des opérations arithmétiques (voir %SW17 et %S18).

NOTE : Lorsqu'un DEN (nombre non normalisé) est utilisé en tant qu'opérande, le résultat n'est pas significatif.
