SR : bloc fonction bistable, initialisation dominante

Description de la fonction

Le bloc fonction est utilisé comme mémoire SR ayant la propriété de "Set dominant".

La sortie Q1 passe à "1", si l’entrée S1 passe à "1". Cet état est maintenu même si l’entrée S1 est remise à "0". La sortie Q1 n’est remise à "0" que si l’entrée R passe à "1". Si les entrées S1 et R ont simultanément l’état "1", l’entrée dominante S1 remet la sortie Q1 à "1".

L’état initial de Q1 lors du premier appel du bloc fonction est "0".

Les paramètres supplémentaires et peuvent être configurés.

Représentation dans FBD

Représentation :

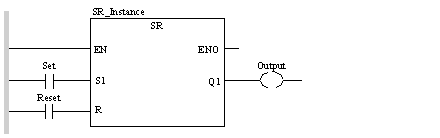

Représentation dans LD

Représentation :

Représentation dans IL

Représentation :

CAL SR_Instance (S1:=Set, R:=Reset, Q1=>Output)

Représentation dans ST

Représentation :

SR_Instance (S1:=Set, R:=Reset, Q1=>Output) ;

Description des paramètres

Description des paramètres d'entrée :

Paramètre	Type de données	Signification
S1	BOOL	Initialisation (dominante)
R	BOOL	Réinitialiser

Description des paramètres de sortie :

Paramètre	Type de données	Signification
Q1	BOOL	Sortie

EN correspond à ENable (activer) ; il s'agit d'une entrée de bloc facultative. Quand l'entrée EN est activée, une sortie ENO est automatiquement définie.

Si EN = 0, le bloc n'est pas activé, son programme interne n'est pas exécuté et ENO est réglé sur 0.

Si EN = 1, le programme interne du bloc est exécuté et ENO est réglé sur 1. Si une erreur survient, ENO reprend la valeur 0.

Si l'entrée EN n'est pas connectée, elle est automatiquement réglée sur 1.

ENO

ENO signifie Error NOtification (notification d'erreur). C'est la sortie associée à l'entrée facultative EN.

Si ENO est réglé sur 0 (car EN = 0 ou en cas d'erreur d'exécution) :

les sorties du bloc fonction restent dans l'état qui était le leur lors du dernier cycle de scrutation exécuté correctement ;
la ou les sorties de la fonction, ainsi que les procédures, sont réglées sur 0.
